Showroom a prodejna · výchozí model

Showroom a prodejna 10 × 20 m pro zákazníky i provoz.

Spojte viditelnou prodejní část s funkčním zásobováním a zázemím. Model ukazuje konkrétní objem, prosklení, vrata a vstupy pro první rozhodnutí.

Produktová vizualizace showroomu a prodejny 10 × 20 m

Nosná ocelová konstrukce showroomu a prodejny

Technický 3D model opláštěného showroomu a prodejny

Výchozí model

Důležité údaje na jednom místě.

Výchozí model kombinuje zákaznické prosklení s provozními vraty a samostatnými vstupy.

10 × 20 m · 200 m²
Nižší stěna 4 m · vyšší 4,9 m
Pultová střecha doleva · sklon 5°
5 ocelových rámů · rozteč 5 m
1 vrata · 3 dveře · 15 pevných prosvětlení

Údaje popisují tento výchozí model. Jde o studii, nikoli statický, výrobní nebo prováděcí projekt.

Rozhodování o provozu

Zákaznická cesta a zásobování se nemají křížit.

Ujasněte si, co má zákazník vidět, kudy vstupuje a kde probíhá obsluha. Současně zachovejte samostatnou cestu pro zásobování a provoz.

01
Kde zákazník halu poprvé uvidí a kudy přirozeně vstoupí?
02
Jaké zboží nebo produkty potřebují denní světlo a viditelnost zvenku?
03
Kudy proběhne zásobování bez omezení zákaznické části?
04
Kolik prostoru zabere sklad, zázemí, obsluha a případná administrativa?

Upravit ve Studiu

Vylaďte poměr prodejní plochy, prosklení a zásobování.

Model 10 × 20 m můžete upravit podle orientace pozemku, zákaznického vstupu a provozních otvorů.

Otevřít tento model ve Studiu

Technické řešení

Co výchozí model skutečně obsahuje.

Popis vychází z vydané šablony a ověřených podkladů modelu. Přesné technické posouzení patří navazujícím odborníkům.

Technické řešení modelu

Nosnou konstrukci tvoří pět příčných ocelových rámů po pěti metrech. Půdorysná plocha 200 m² vytváří otevřený prostor pro showroom a prodejní provoz; výška objektu se pohybuje od 4 do 4,9 m.

Pultovou střechu se sklonem 5° tvoří zateplené sendvičové panely tloušťky 120 mm v RAL 9006, stěnový plášť panely tloušťky 100 mm v RAL 7016. Návrh počítá s jedněmi sekčními vraty, trojími dveřmi a patnácti pevnými prosvětleními. Jde o studii; konečné profily, základy, kotvení a požární řešení určí navazující odborný návrh.

Vnitřní prodejní dispozice se navrhuje samostatně.

Výchozí model neurčuje regály, pokladny, sklady ani hygienické a administrativní zázemí.

Výstupy studie

Od prostorového modelu po podklady k nabídce.

Náhledy pomáhají pochopit geometrii a rozsah studie ještě před otevřením modelu ve Studiu.

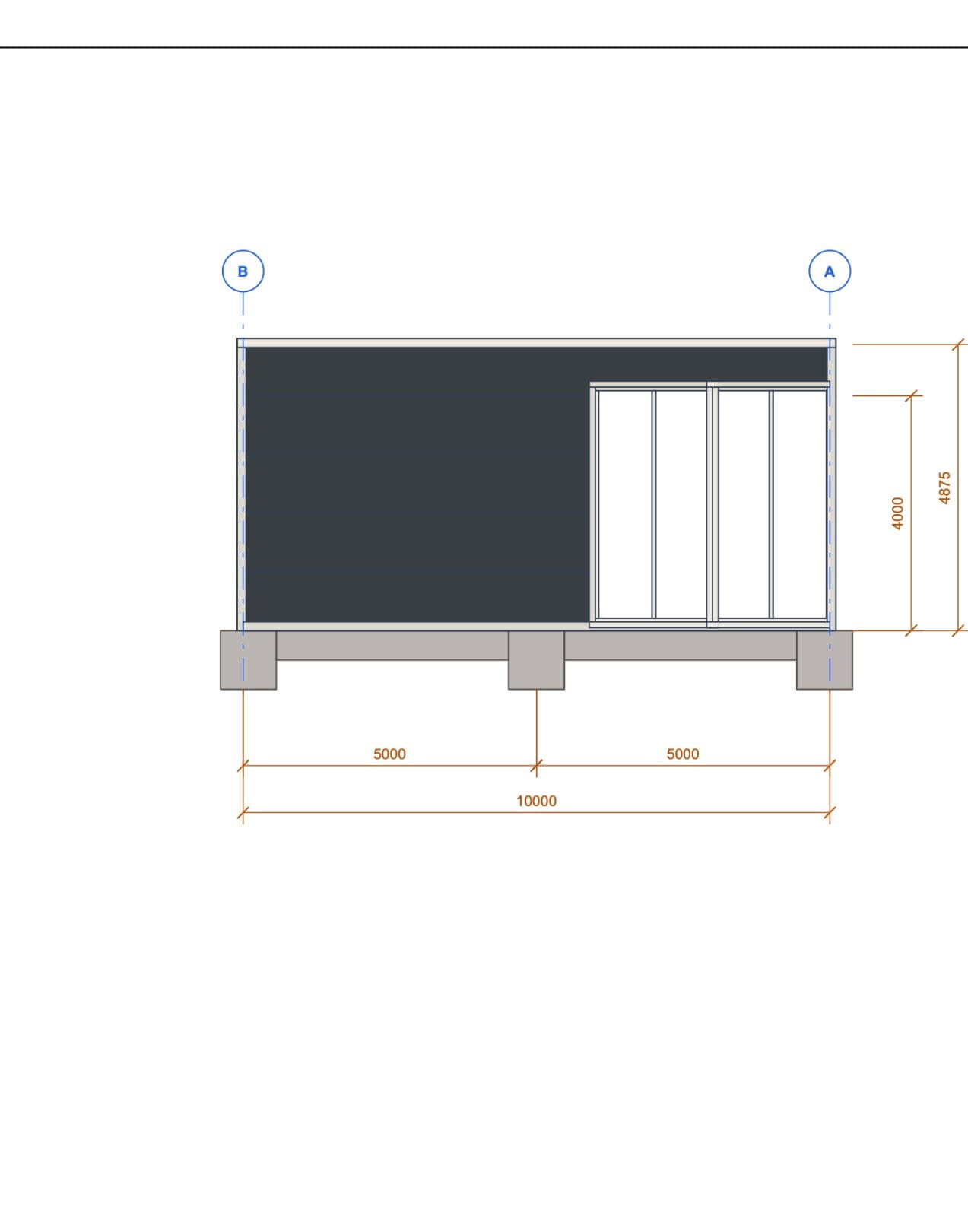

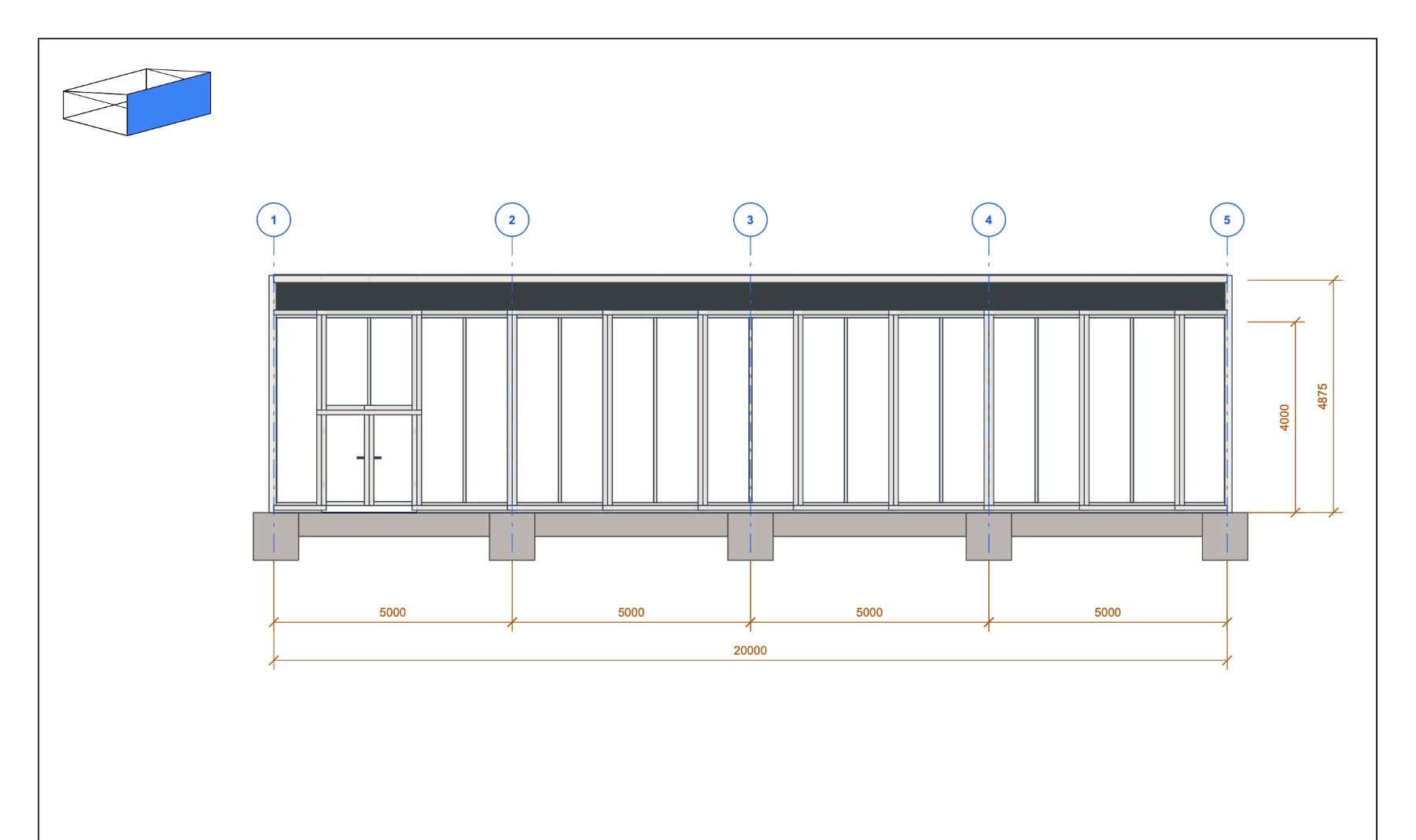

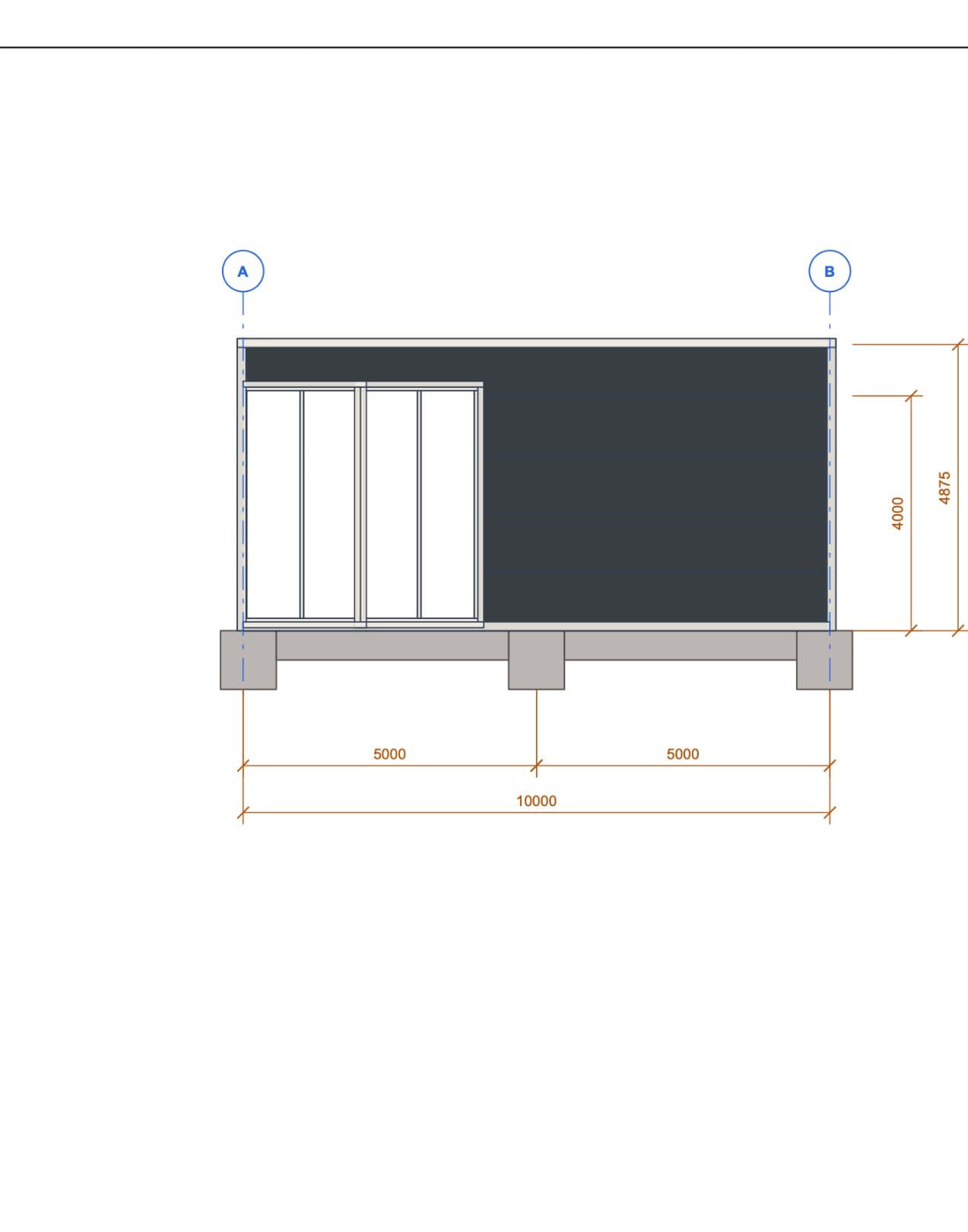

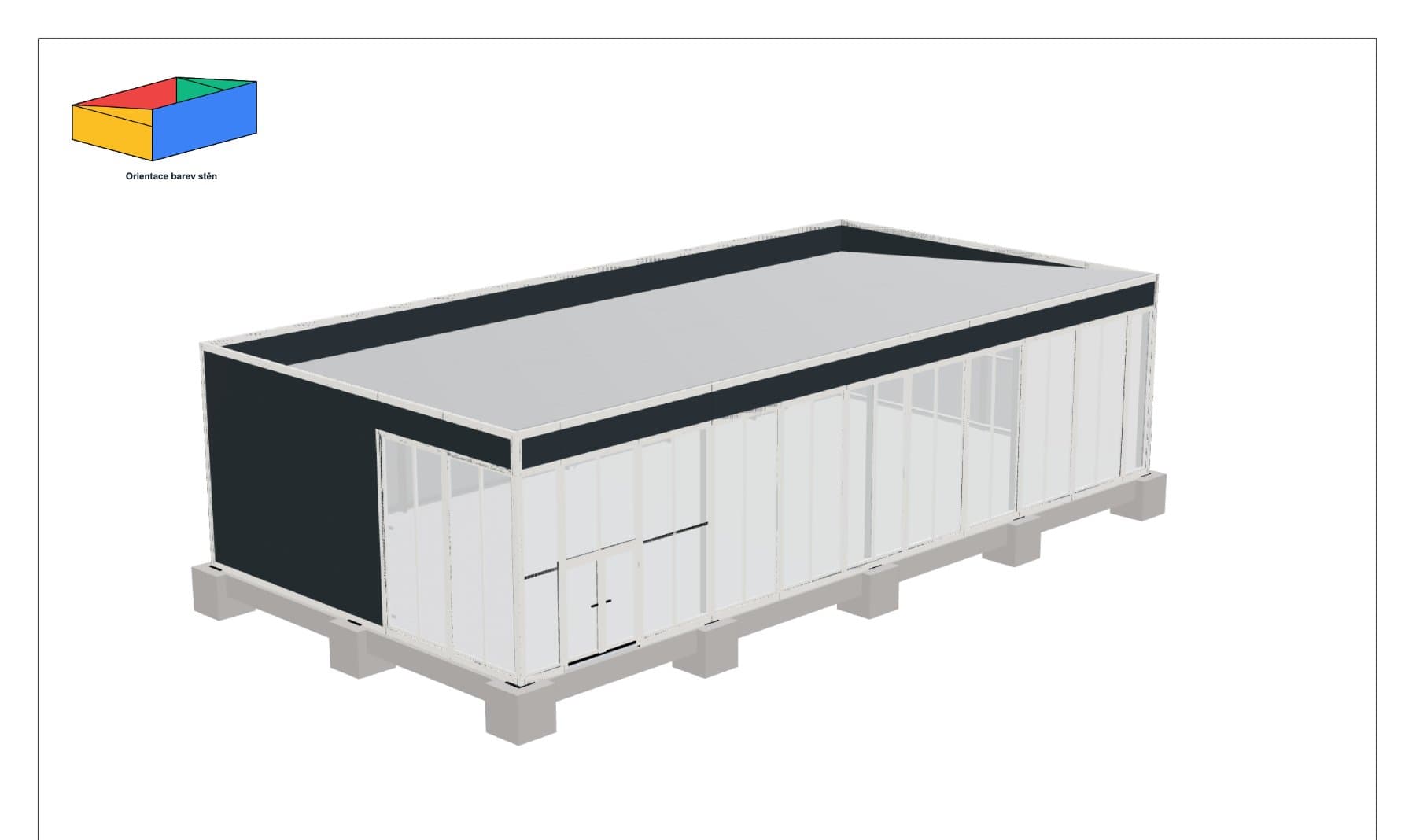

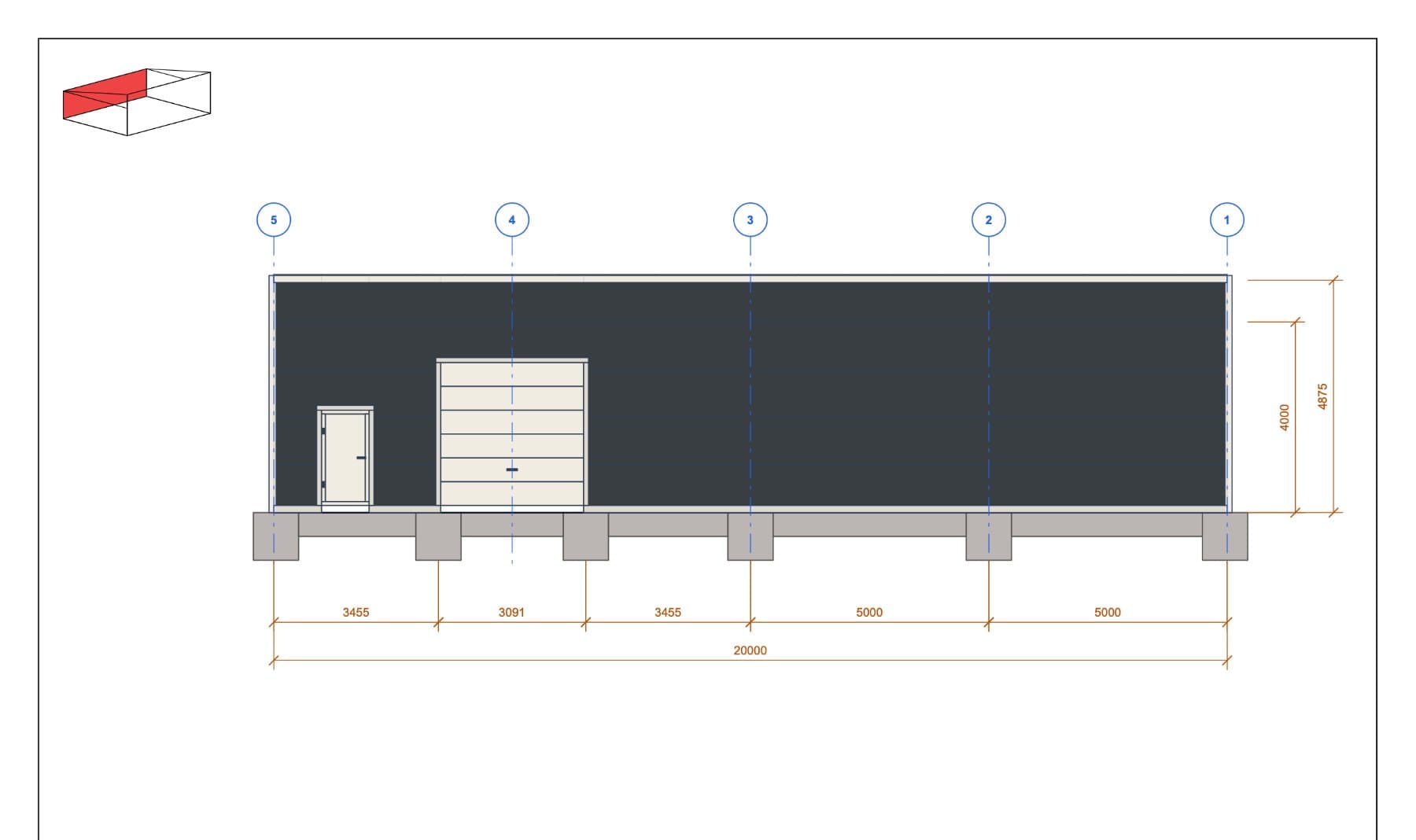

Model a vnější pohledy

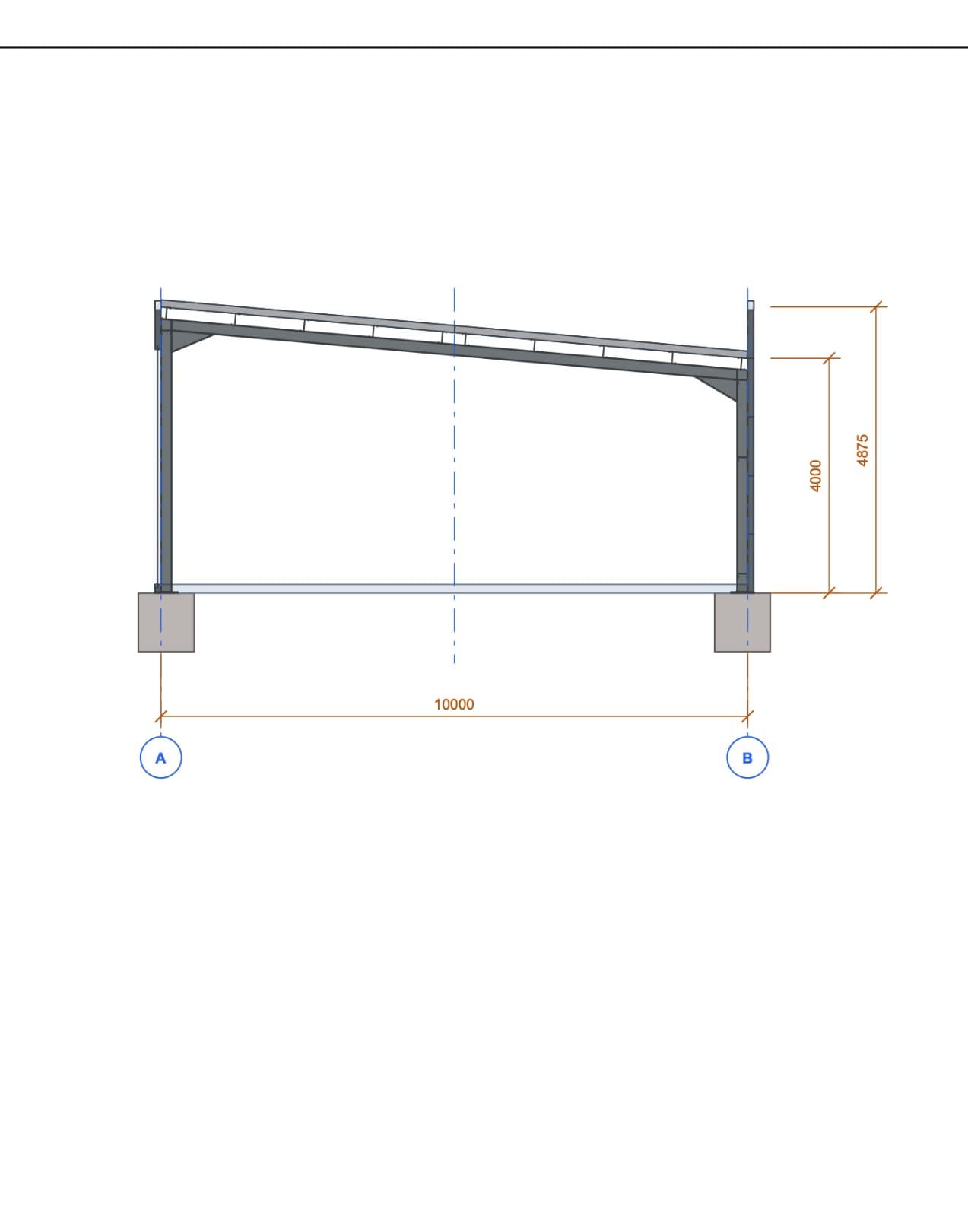

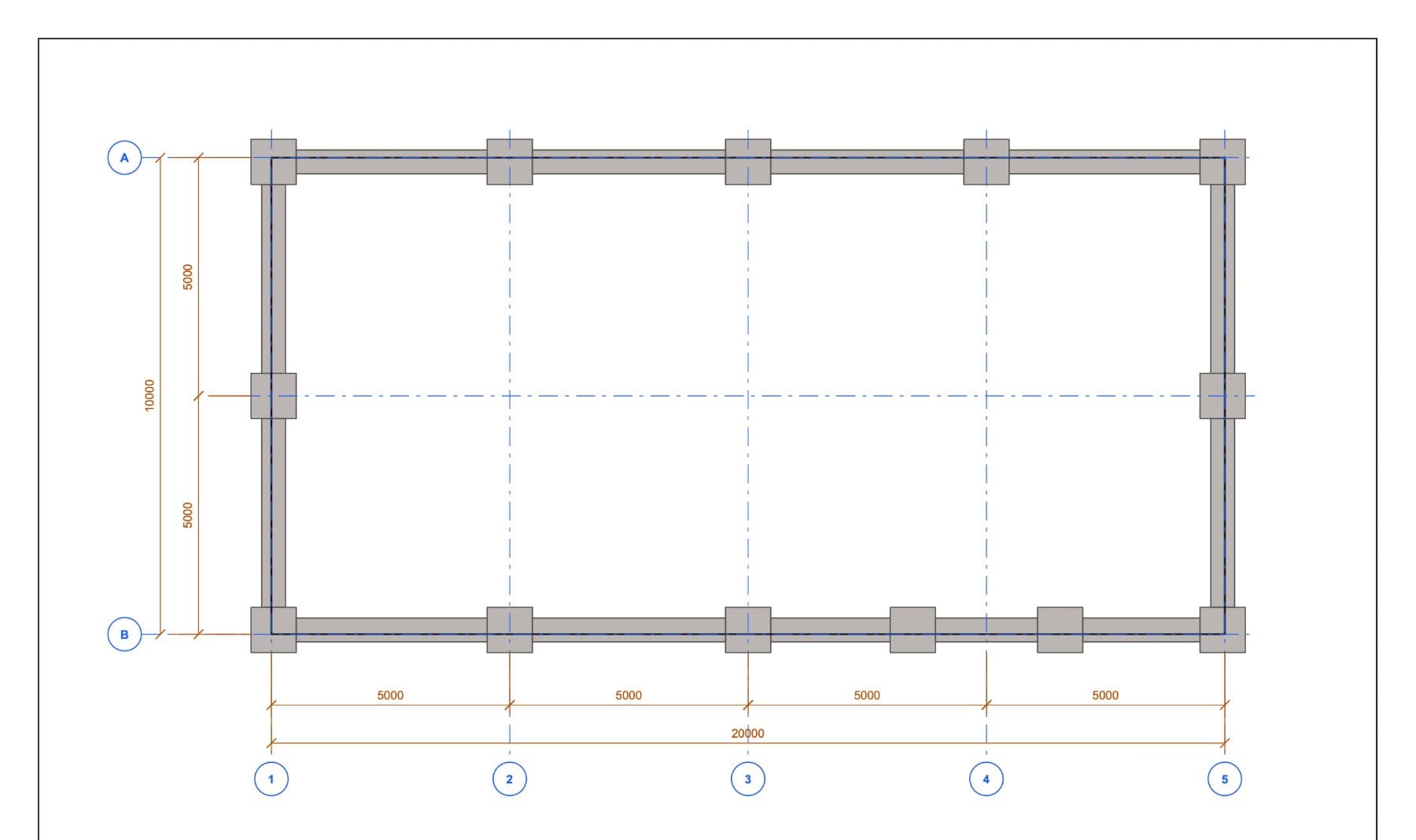

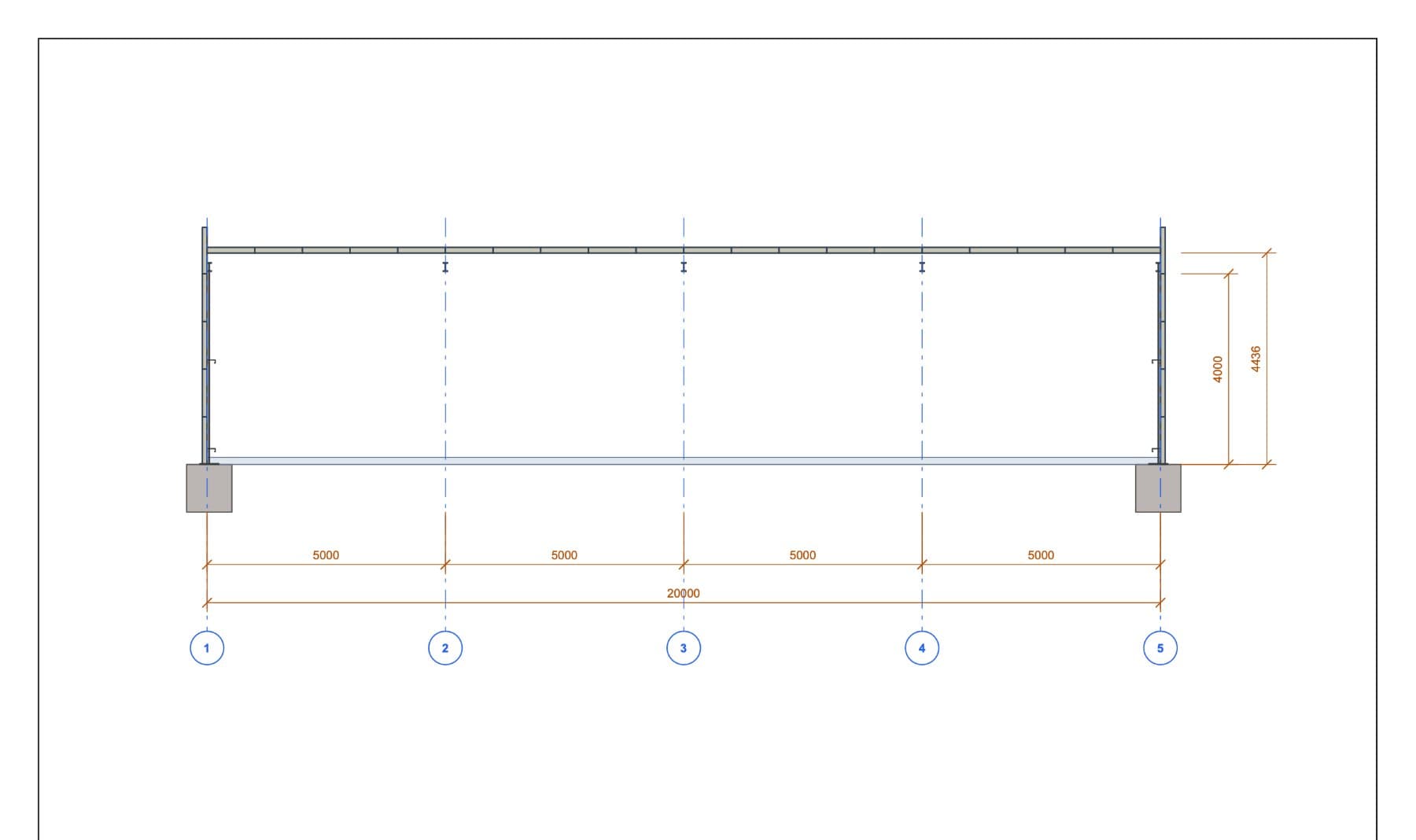

Uspořádání, řezy a základy

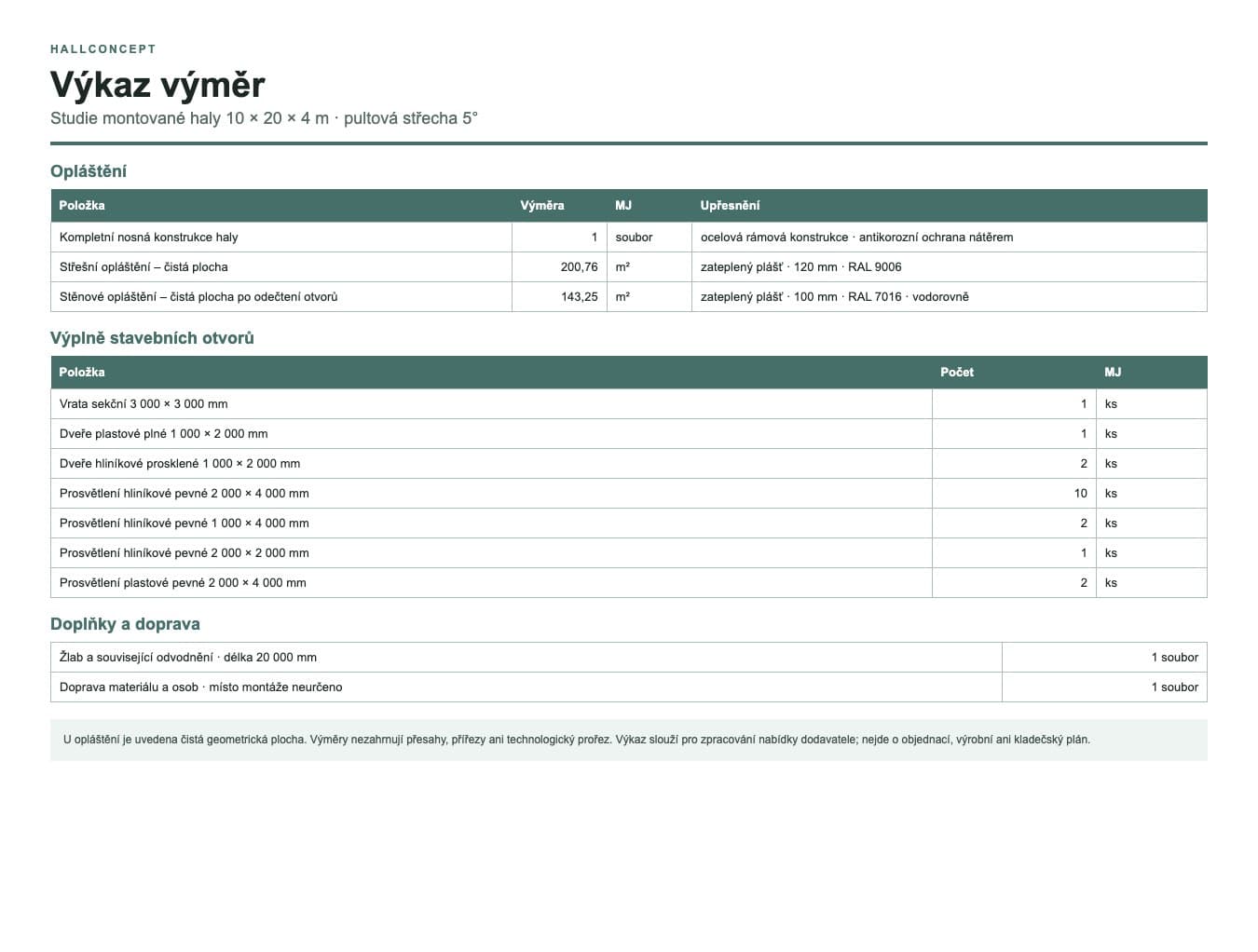

Technický popis a výkazy

Zmenšené náhledy ukazují skladbu jednotlivých souborů. Popisky uvádějí, co konkrétní dokument obsahuje.

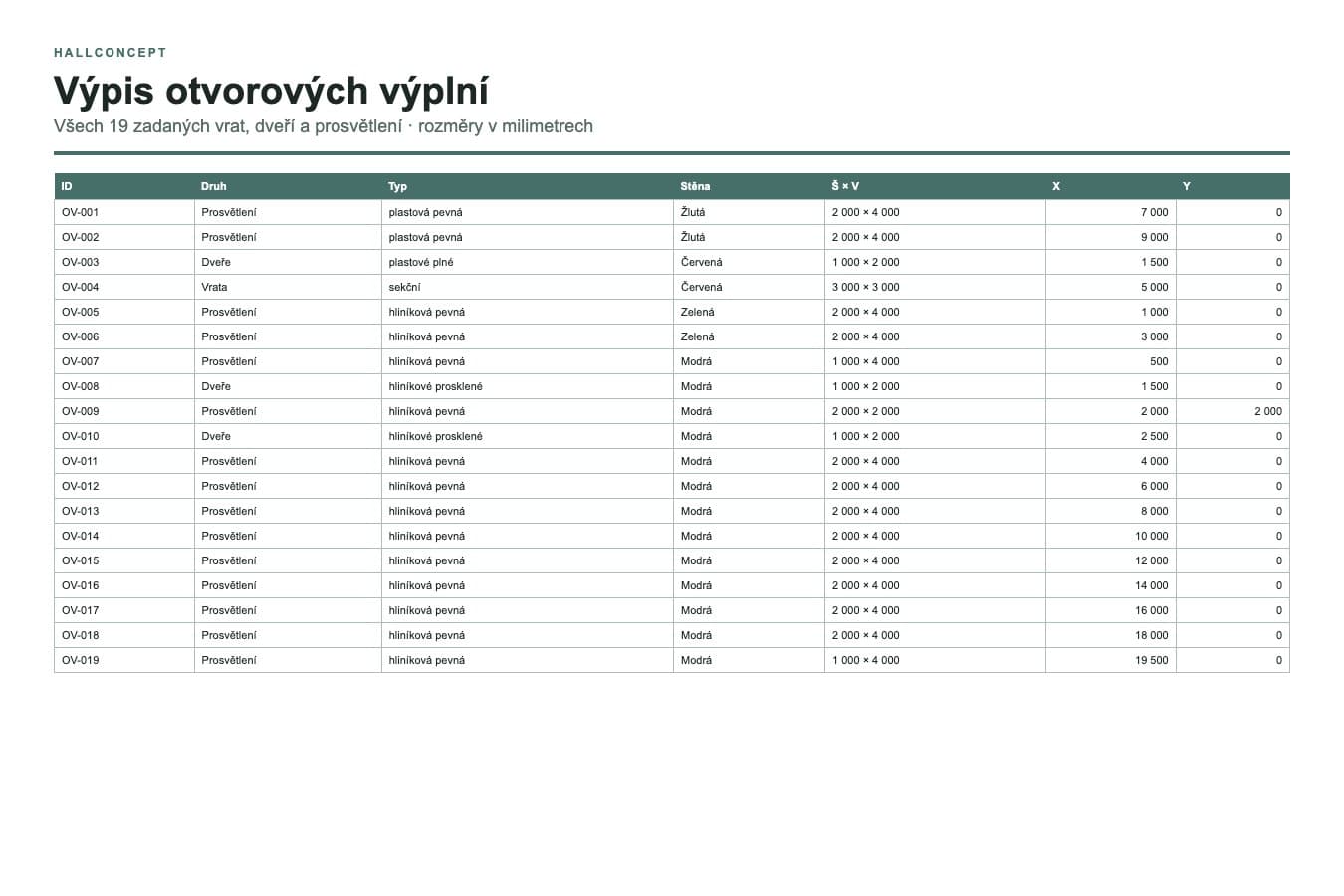

1 vrata · 3 dveře · 15 pevných prosvětlení

Vlastní návrh

Co můžete ve Studiu změnit.

Při změně prosklení a vstupů sledujte současně zákaznickou zkušenost, zásobování a energetickou náročnost.

Rozměry haly

Upravte šířku, délku a výšku podle pozemku a zamýšleného provozu.

Tvar a sklon střechy

Porovnejte vhodný tvar střechy a její základní geometrii.

Vrata, dveře a prosvětlení

Rozmístěte otvory podle pohybu lidí, vozidel, materiálu a denního světla.

Opláštění a vzhled

Vyzkoušejte materiálové a barevné řešení obvodového i střešního pláště.

Krátké odpovědi

Co si u showroomu ujasnit.

Odpovědi k prosklení, zásobování a vnitřnímu uspořádání.

Mohu změnit rozsah prosklení?

Ano. Ve Studiu můžete upravit okna a dveře. Výsledné řešení musí zohlednit orientaci, přehřívání, bezpečnost a energetiku.

Je sklad součástí výchozího modelu?

Ne. Model ukazuje obálku a otvory. Velikost skladu a jeho spojení s prodejnou určíte v navazující dispozici.

Lze oddělit zákaznický a zásobovací vstup?

Ano. Model lze upravit tak, aby jednotlivé vstupy odpovídaly skutečnému provozu a pozemku.

Pokračovat v návrhu

Dejte showroomu podobu odpovídající vašemu prodeji.

Otevřete model a porovnejte prosklení, vstupy a provozní vrata.

Otevřít tento model ve Studiu
