Myčka · výchozí model

Automyčka 8 × 20 m s přehledným průjezdem.

Model pomůže ověřit základní obálku průjezdné myčky, polohu vrat a prostor pro navazující provoz. Technologii a vodní hospodářství je nutné řešit samostatně.

Produktová vizualizace průjezdné automyčky 8 × 20 m

Nosná ocelová konstrukce haly pro automyčku

Technický 3D model zateplené haly pro automyčku

Výchozí model

Důležité údaje na jednom místě.

Konkrétní model ukazuje dvě vrata, pultovou střechu a základní rozměry obálky.

8 × 20 m · 160 m²
Nižší stěna 4 m · vyšší 4,7 m
Pultová střecha · sklon 5°
5 ocelových rámů · rozteč 5 m
2 vrata · jedny dveře · 5 pevných prosvětlení

Údaje popisují tento výchozí model. Jde o studii, nikoli statický, výrobní nebo prováděcí projekt.

Rozhodování o provozu

Plynulý průjezd musí fungovat před budovou i uvnitř.

Prověřte příjezd, čekání, samotné mytí a bezpečný výjezd. Budova musí navázat na technologii a řešení vody, ne naopak.

01
Kolik vozidel může čekat, aniž zablokují příjezd nebo komunikaci?
02
Jaká technologie určí potřebnou délku, výšku a servisní prostor?
03
Kde se oddělí zákaznický pohyb od obsluhy a údržby?
04
Jak se vyřeší voda, odvodnění a technické zázemí mimo základní model?

Upravit ve Studiu

Přizpůsobte obálku konkrétní mycí technologii.

Studio otevře výchozí model 8 × 20 m se dvěma vraty. Rozměry a vzhled můžete porovnat s požadavky dodavatele technologie.

Otevřít tento model ve Studiu

Technické řešení

Co výchozí model skutečně obsahuje.

Popis vychází z vydané šablony a ověřených podkladů modelu. Přesné technické posouzení patří navazujícím odborníkům.

Technické řešení modelu

Nosnou konstrukci tvoří pět příčných ocelových rámů po pěti metrech. Půdorysná plocha 160 m² vytváří prostor pro průjezdovou myčku a její provozní zázemí.

Pultovou střechu se sklonem 5° tvoří zateplené sendvičové panely tloušťky 120 mm v RAL 9006, stěnový plášť panely tloušťky 100 mm v RAL 3000. Návrh počítá se dvěma sekčními vraty, jedněmi plastovými plnými dveřmi a pěti pevnými prosvětleními. Jde o studii; konečné profily, základy, kotvení a požární řešení určí navazující odborný návrh. Třetí obraz je AI produktová vizualizace, nikoli fotografie realizace.

Model neřeší mycí technologii ani vodní hospodářství.

Odvodnění, recyklaci vody, odlučování, rozvody a technologické zařízení musí navrhnout příslušní odborníci a dodavatelé.

Výstupy studie

Od prostorového modelu po podklady k nabídce.

Náhledy pomáhají pochopit geometrii a rozsah studie ještě před otevřením modelu ve Studiu.

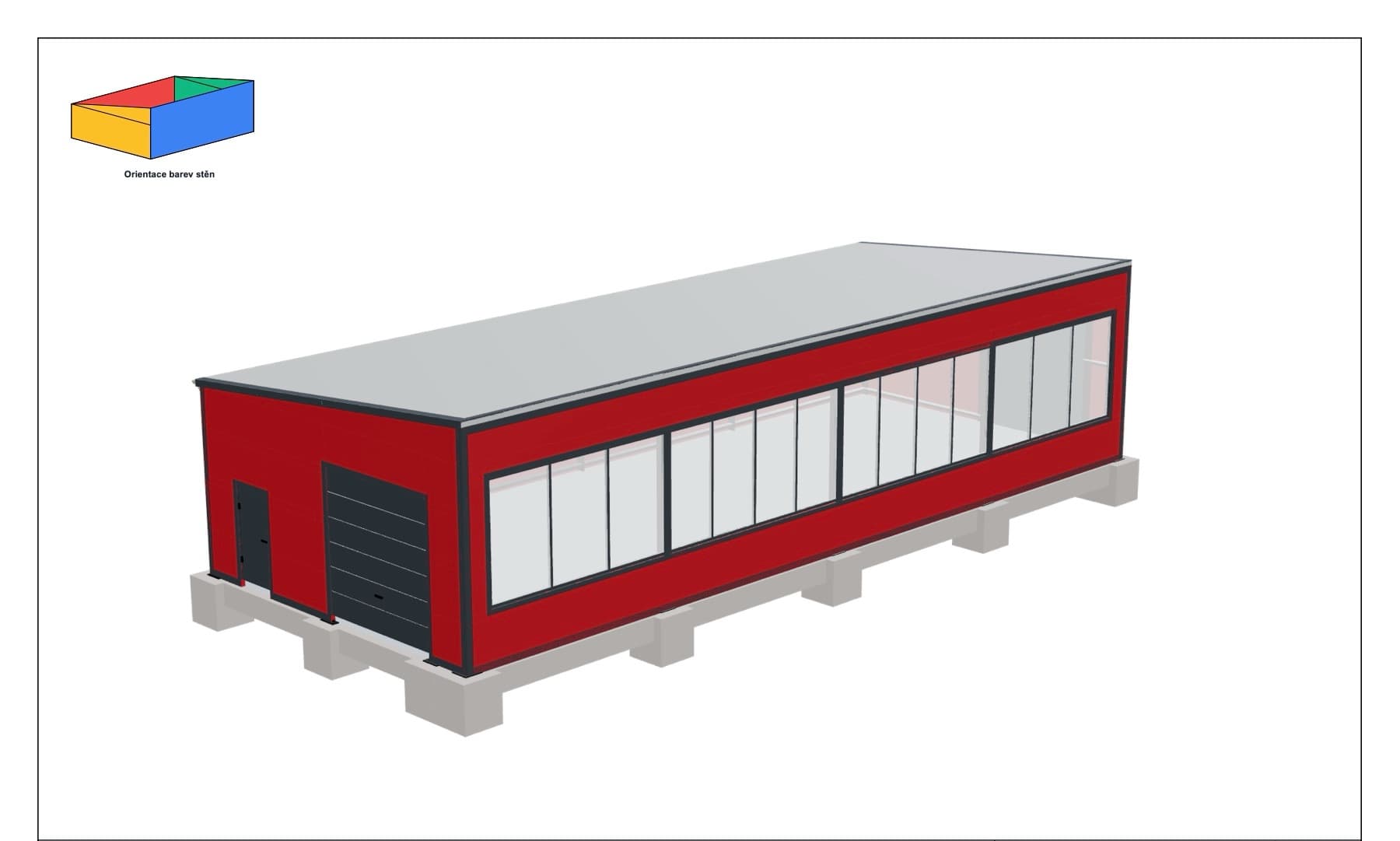

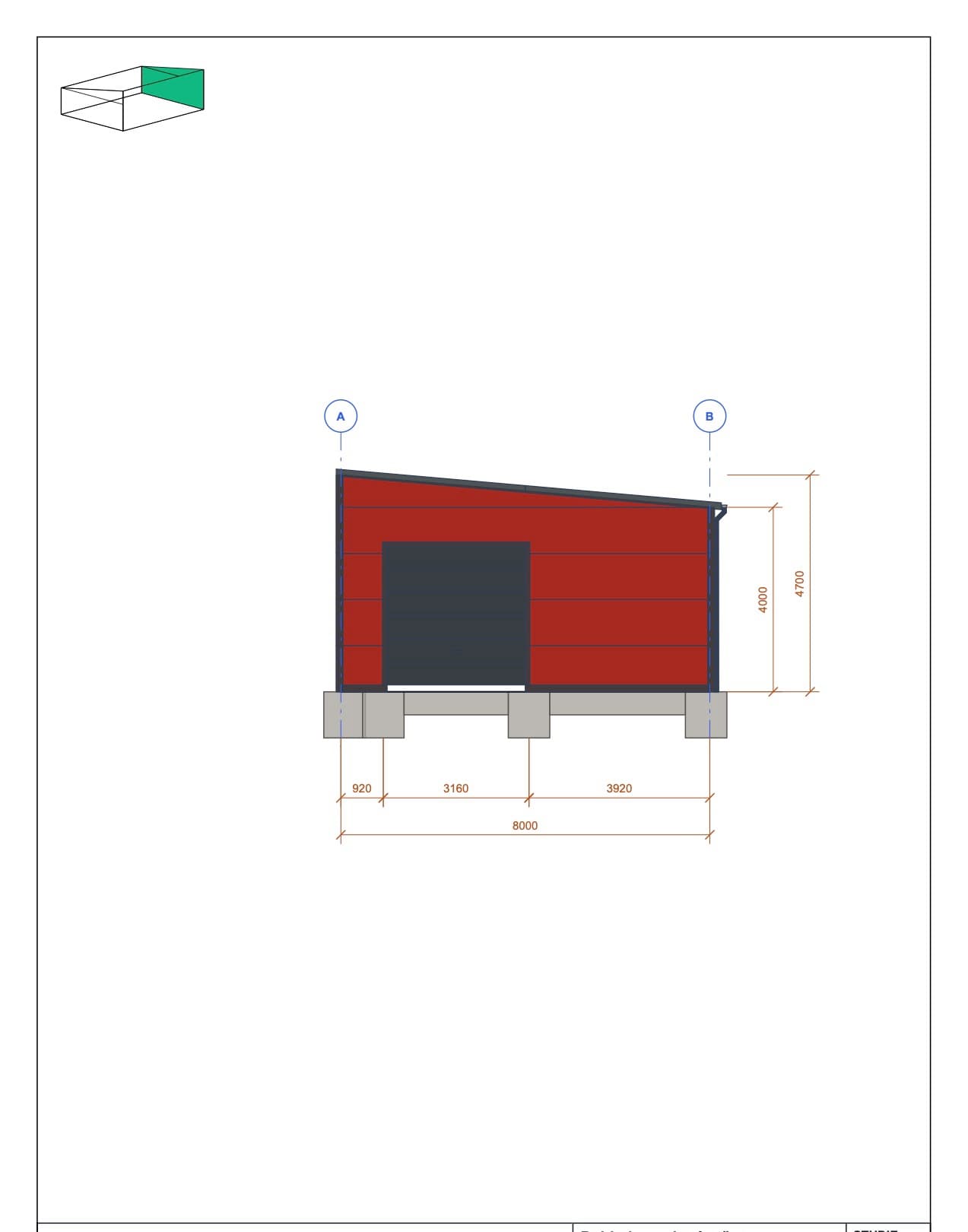

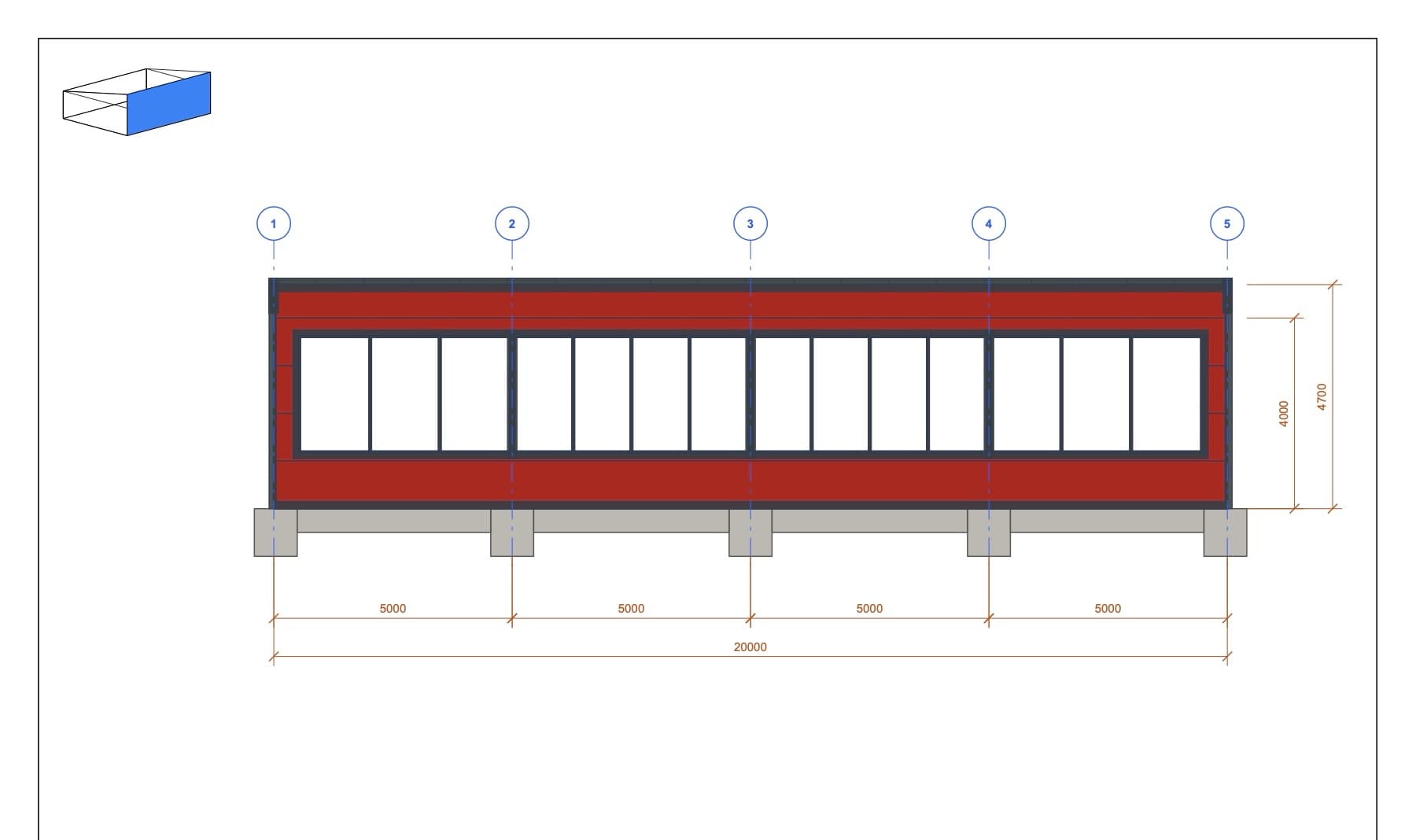

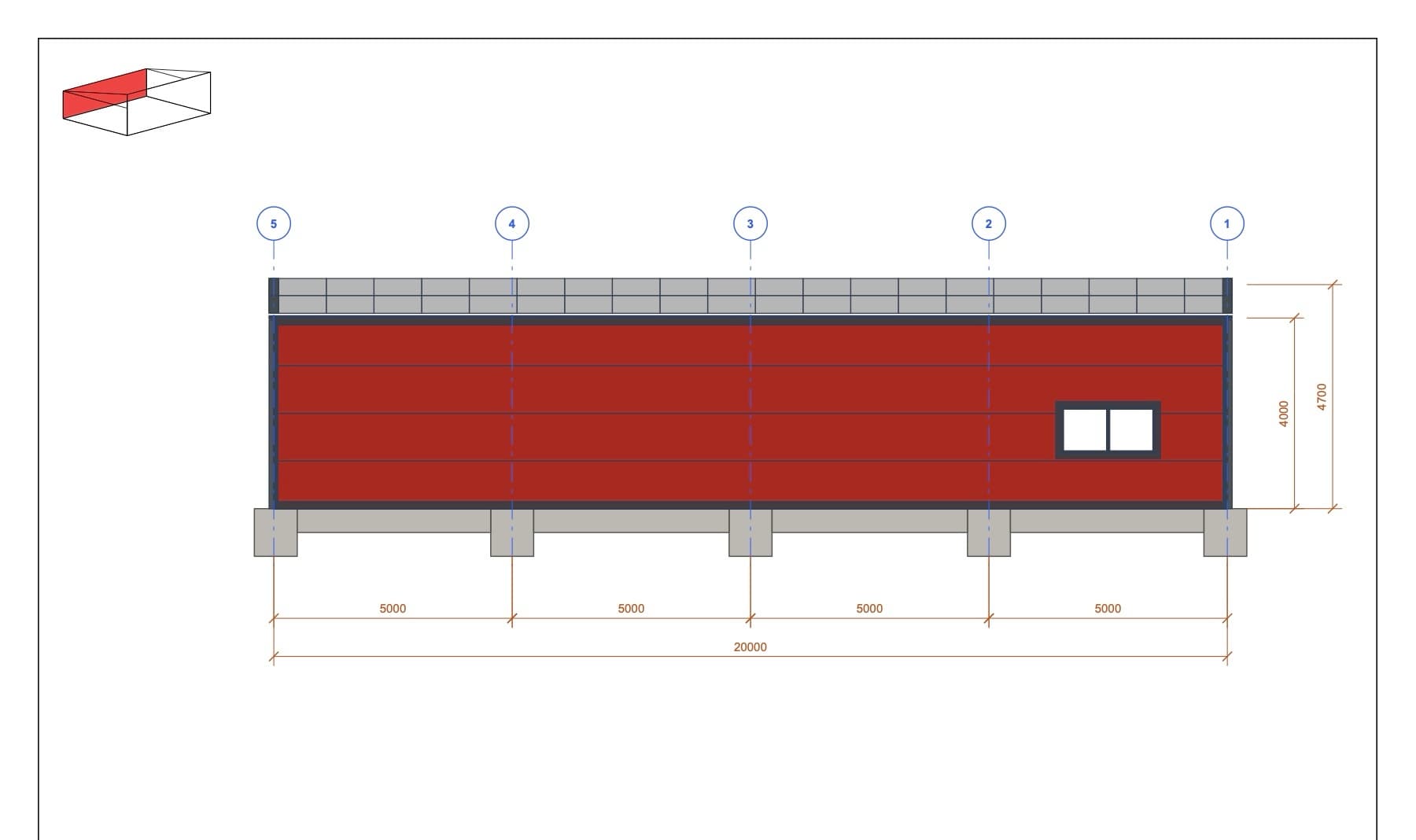

Model a vnější pohledy

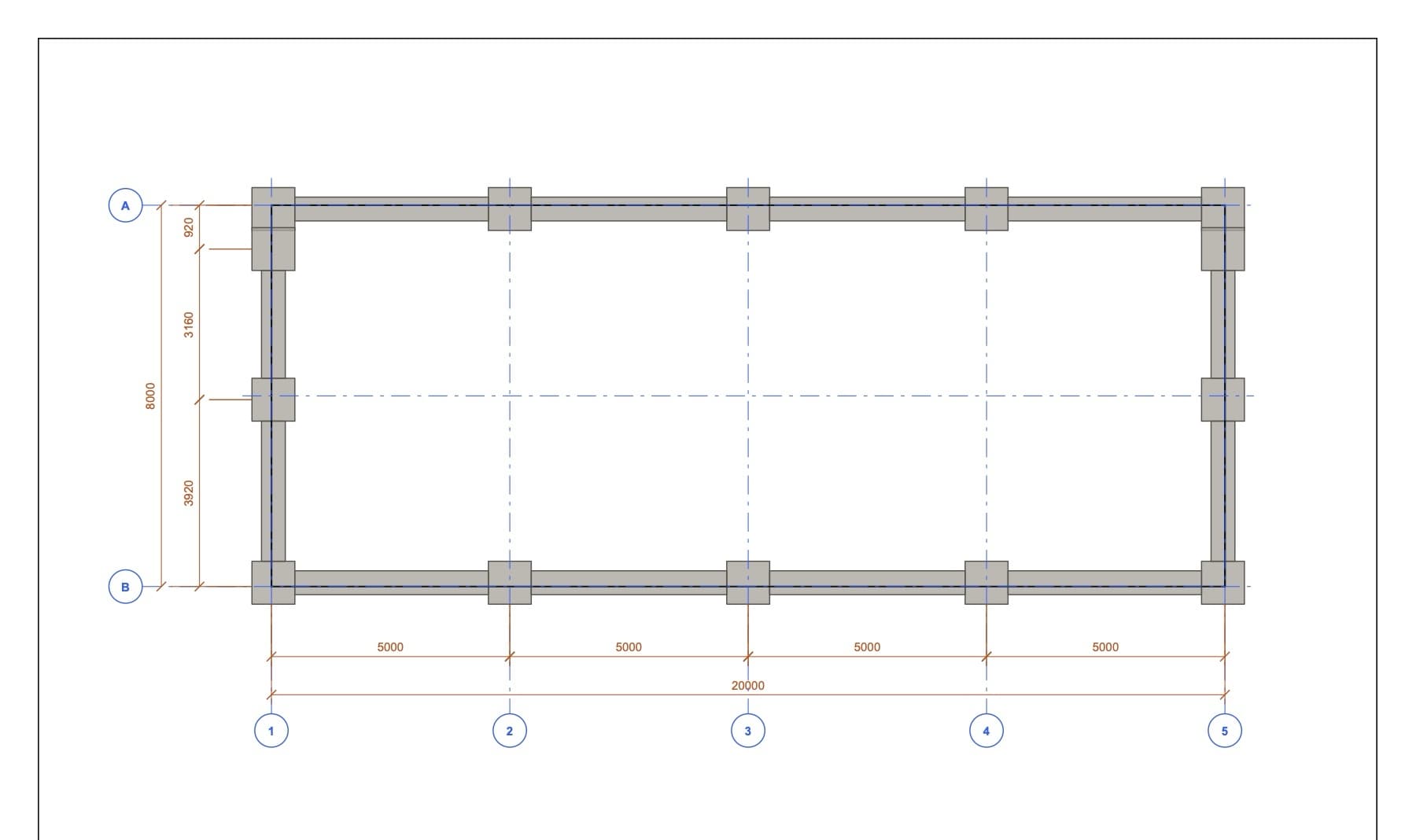

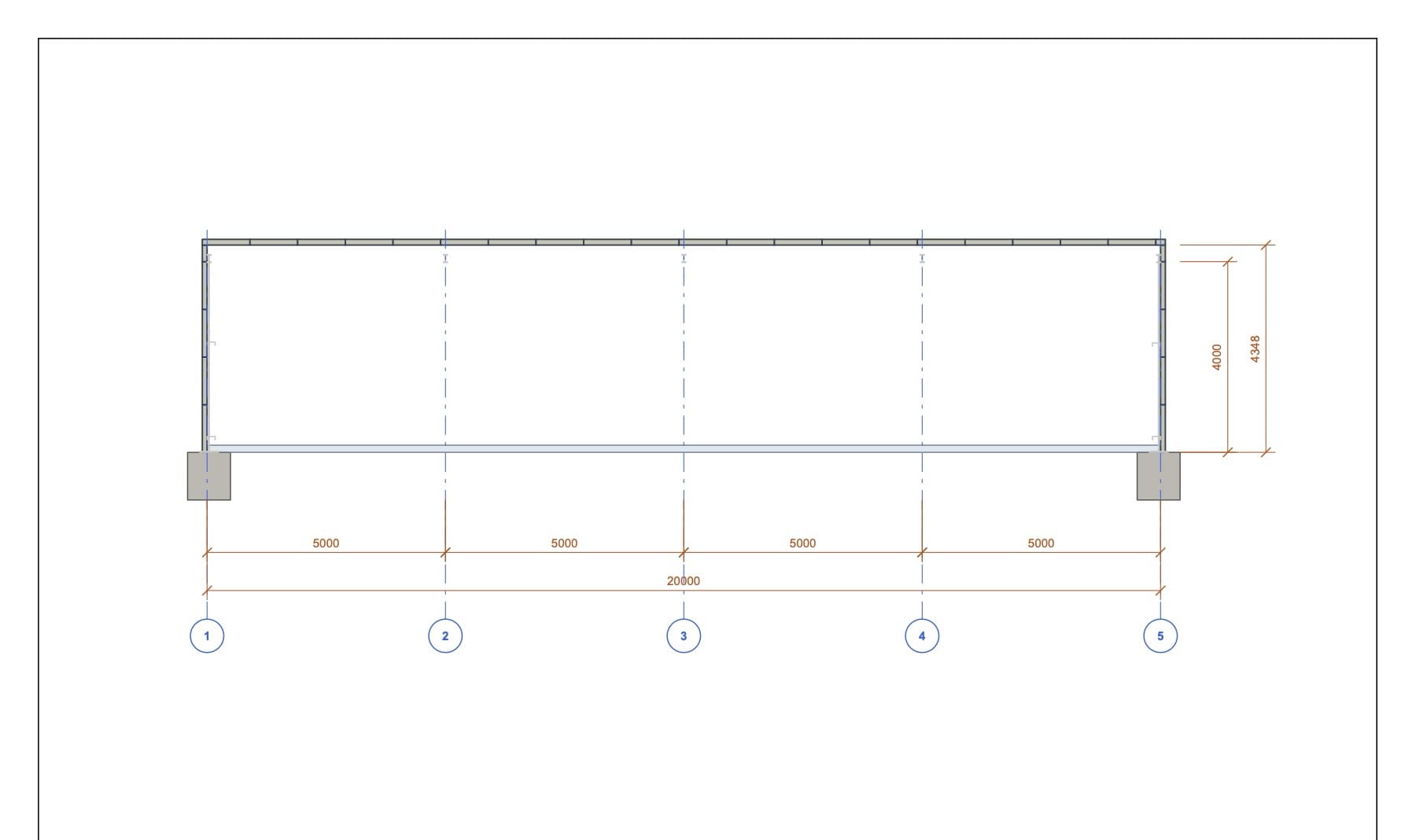

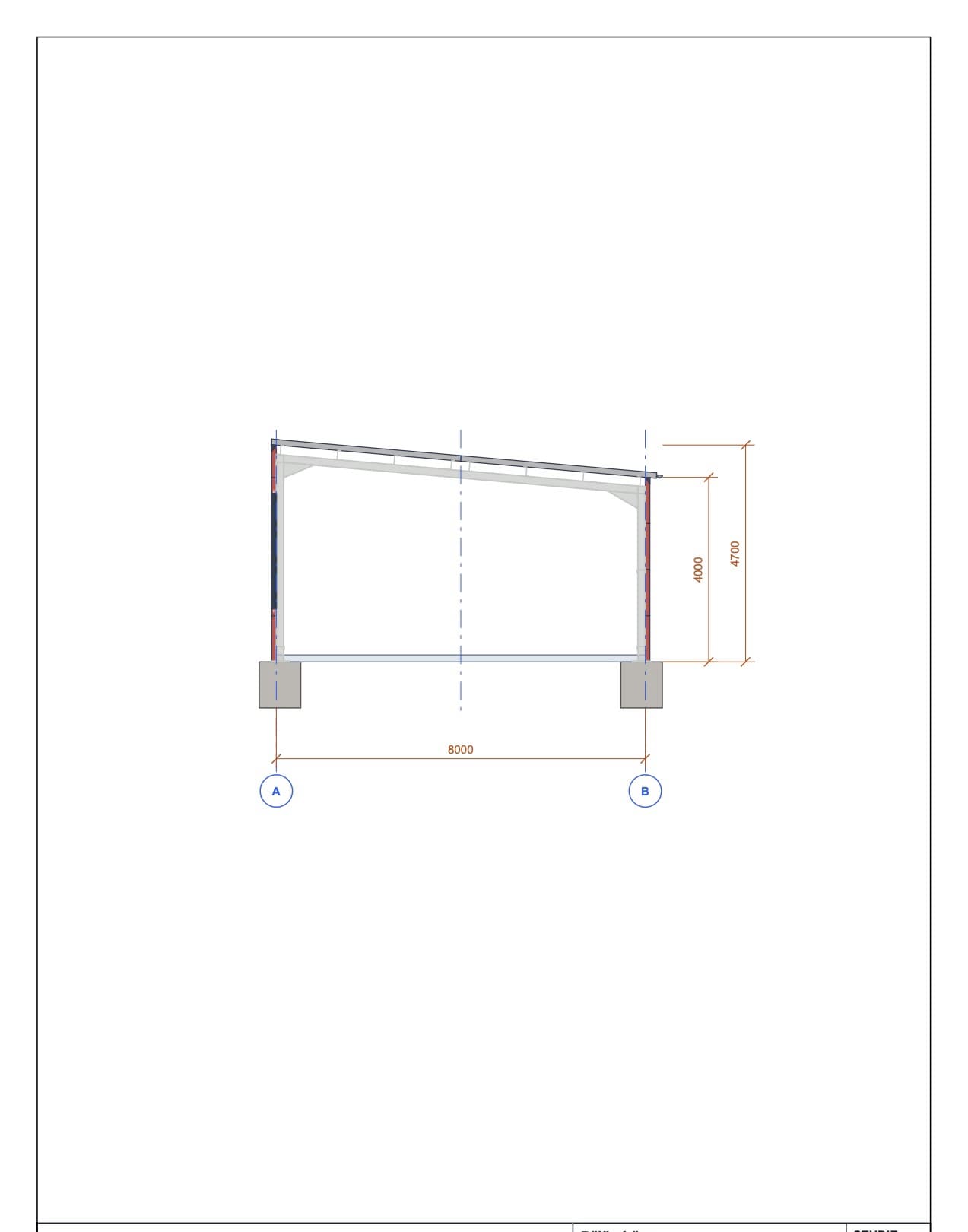

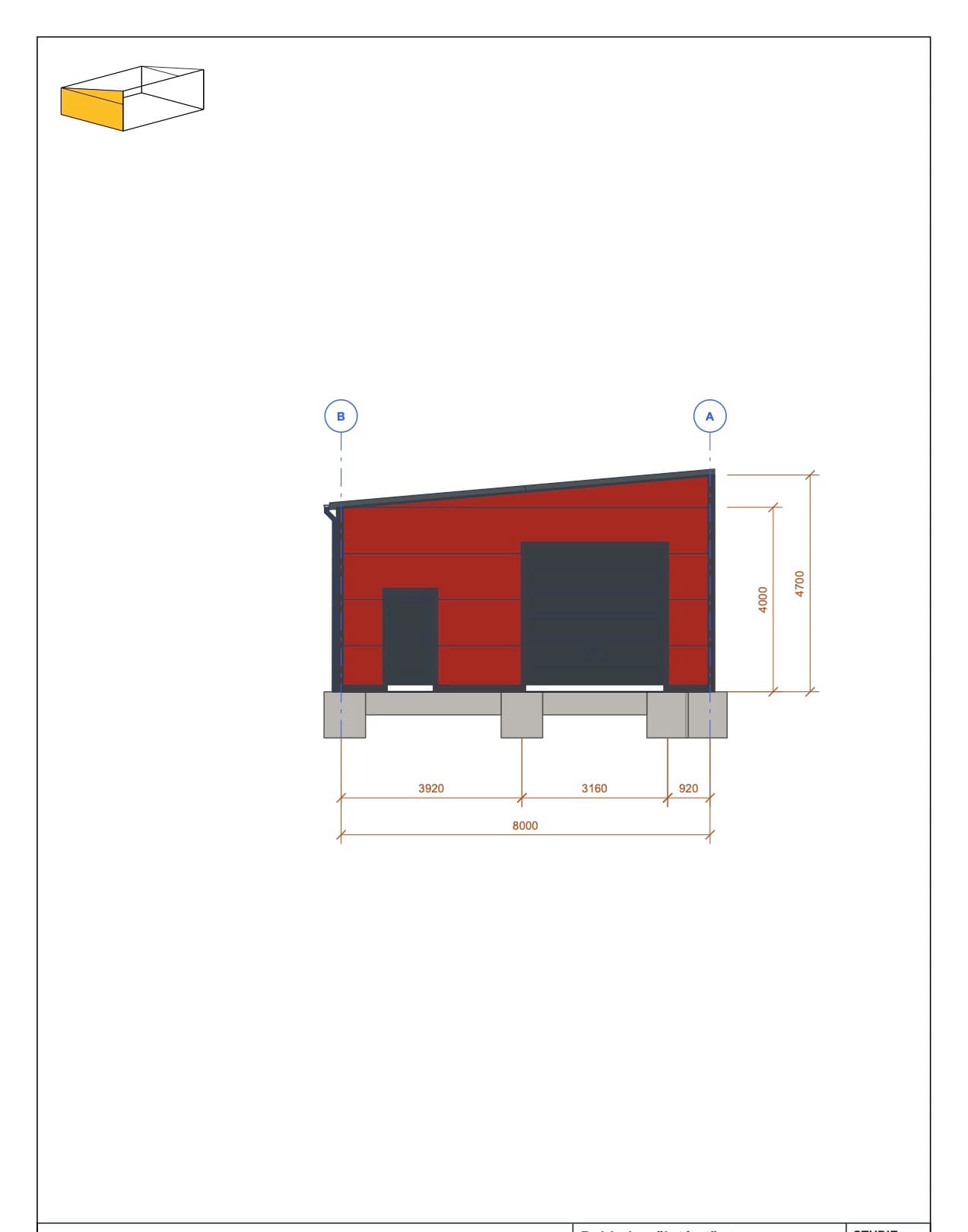

Uspořádání, řezy a základy

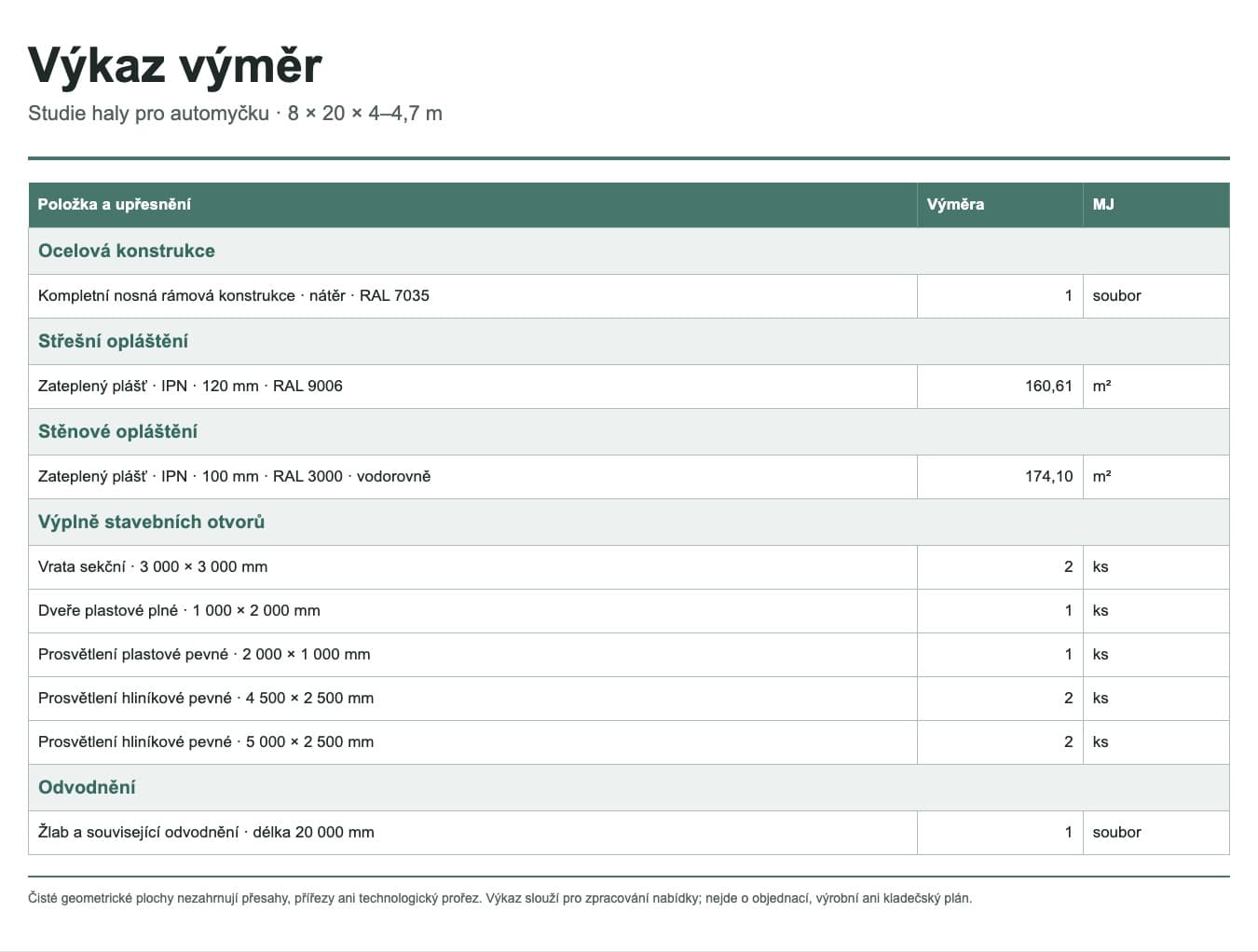

Technický popis a výkazy

Zmenšené náhledy ukazují skladbu jednotlivých souborů. Popisky uvádějí, co konkrétní dokument obsahuje.

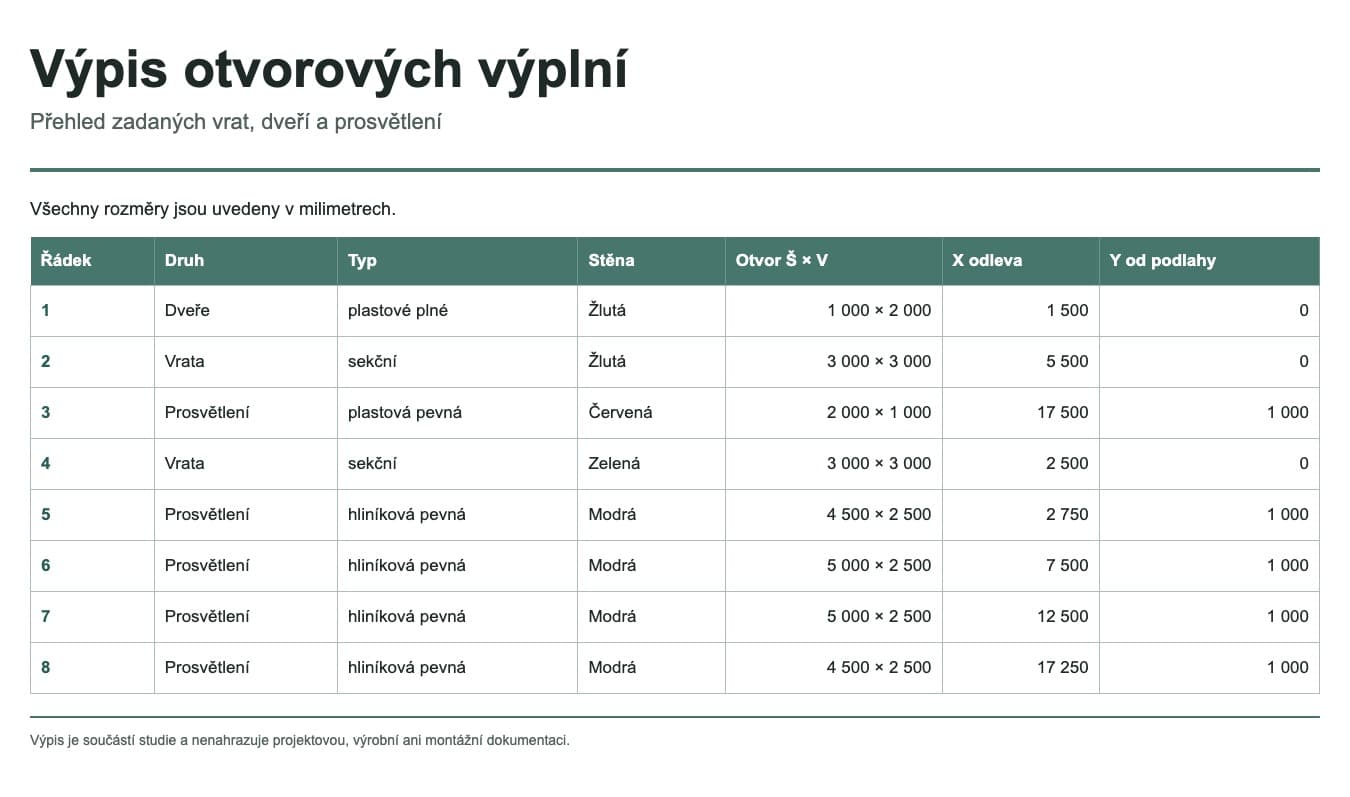

2 vrata · jedny dveře · 5 pevných prosvětlení

Vlastní návrh

Co můžete ve Studiu změnit.

Změny rozměrů nejdřív porovnejte s technologií, průjezdem vozidel a potřebným servisním prostorem.

Rozměry haly

Upravte šířku, délku a výšku podle pozemku a zamýšleného provozu.

Tvar a sklon střechy

Porovnejte vhodný tvar střechy a její základní geometrii.

Vrata, dveře a prosvětlení

Rozmístěte otvory podle pohybu lidí, vozidel, materiálu a denního světla.

Opláštění a vzhled

Vyzkoušejte materiálové a barevné řešení obvodového i střešního pláště.

Krátké odpovědi

Co si u automyčky ujasnit.

Odpovědi k technologii, průjezdu a rozsahu modelu.

Je technologie myčky součástí modelu?

Ne. Model řeší základní halu. Rozměry je nutné ověřit podle konkrétní technologie a jejích servisních požadavků.

Lze změnit výšku a šířku vrat?

Ano. Studio umožní otvory upravit. Konečné rozměry musí odpovídat vozidlům, technologii a vybranému výrobku vrat.

Řeší studie odvodnění?

Ne. Odvodnění a hospodaření s vodou jsou navazující odborné části projektu.
