Zemědělství · výchozí model

Zemědělská hala 10 × 20 m pro techniku a materiál.

Otevřený model poskytuje jednoduchý výchozí bod pro kryté stání techniky, materiálu nebo hospodářský provoz. Orientaci otevřené strany je nutné posoudit podle pozemku a počasí.

Produktová vizualizace otevřené zemědělské haly 10 × 20 m

Nosná ocelová konstrukce otevřené zemědělské haly

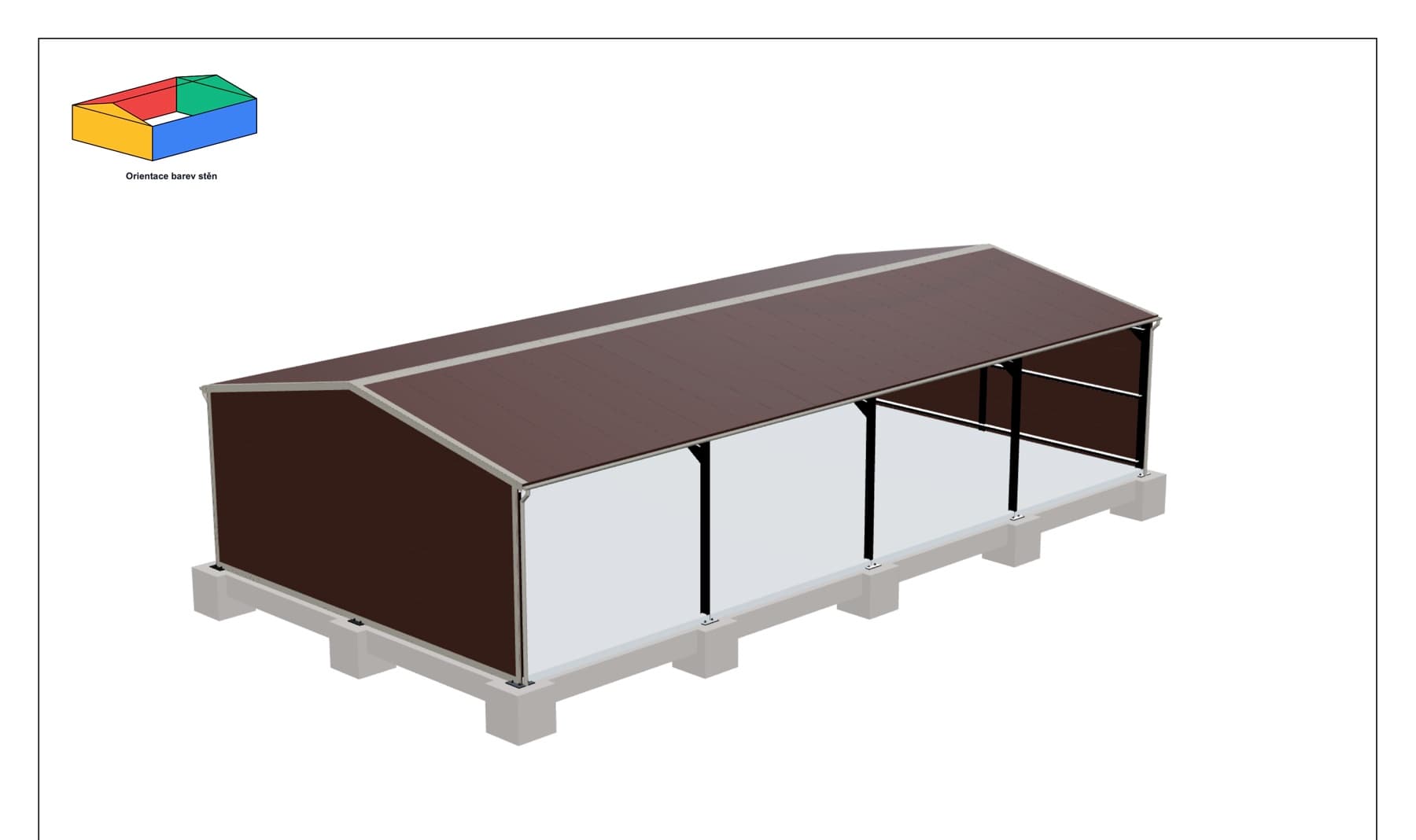

Technický 3D model opláštěné zemědělské haly s otevřenou podélnou stranou

Výchozí model

Důležité údaje na jednom místě.

Model ukazuje nezateplenou halu s jednou otevřenou podélnou stranou.

10 × 20 m · 200 m²
Výška stěn 4 m · hřeben 5,0 m
Sedlová střecha · sklon 11°
5 ocelových rámů · rozteč 5 m

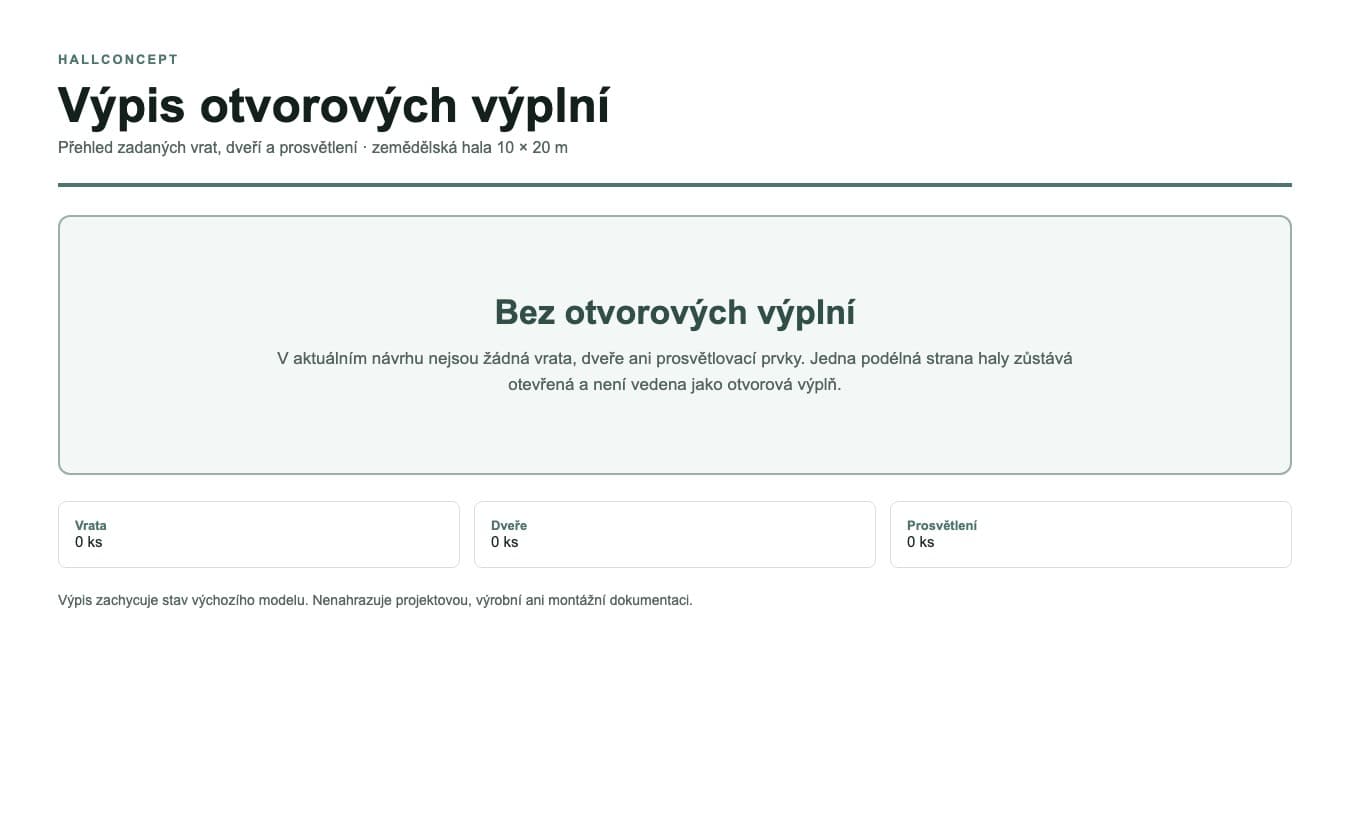

0 vrat · 0 dveří · 0 prosvětlení

Údaje popisují tento výchozí model. Jde o studii, nikoli statický, výrobní nebo prováděcí projekt.

Rozhodování o provozu

Rozhoduje technika, příjezd a ochrana před počasím.

Nejdřív ověřte největší stroje, způsob manipulace a směr převládajícího počasí. Otevřená strana musí podporovat provoz, ne vytvářet problém.

01
Jaké jsou skutečné rozměry největší techniky včetně pracovních částí?
02
Kde potřebujete volný nájezd a prostor pro otáčení?
03
Na kterou stranu je vhodné orientovat otevřenou stěnu?
04
Má být možné halu v budoucnu částečně nebo úplně uzavřít?

Upravit ve Studiu

Upravte krytý prostor podle techniky a pozemku.

Výchozí model 10 × 20 m můžete rozšířit nebo změnit podle rozměrů strojů a požadované ochrany.

Otevřít tento model ve Studiu

Technické řešení

Co výchozí model skutečně obsahuje.

Popis vychází z vydané šablony a ověřených podkladů modelu. Přesné technické posouzení patří navazujícím odborníkům.

Technické řešení modelu

Nosnou konstrukci tvoří pět příčných ocelových rámů po pěti metrech. Půdorysná plocha 200 m² a jedna otevřená podélná strana vytvářejí praktické kryté zázemí pro techniku, materiál nebo hospodářský provoz; výška objektu se pohybuje od 4 do 5,0 m.

Sedlovou střechu se sklonem 11° tvoří nezateplený profilovaný plech TR 45/333 tloušťky 1 mm v RAL 8014, stěnový plášť plech TR 35/207 tloušťky 1 mm ve stejné barvě. Ocelová konstrukce je navržena v RAL 7035 a model neobsahuje vrata, dveře ani prosvětlení. Třetí obraz je AI produktová vizualizace, nikoli fotografie realizace. Jde o studii; konečné profily, základy, kotvení a požární řešení určí navazující odborný návrh.

Otevřená hala vyžaduje posouzení místních podmínek.

Vítr, sníh, orientace pozemku, odvodnění a způsob skladování musí ověřit navazující odborný návrh.

Výstupy studie

Od prostorového modelu po podklady k nabídce.

Náhledy pomáhají pochopit geometrii a rozsah studie ještě před otevřením modelu ve Studiu.

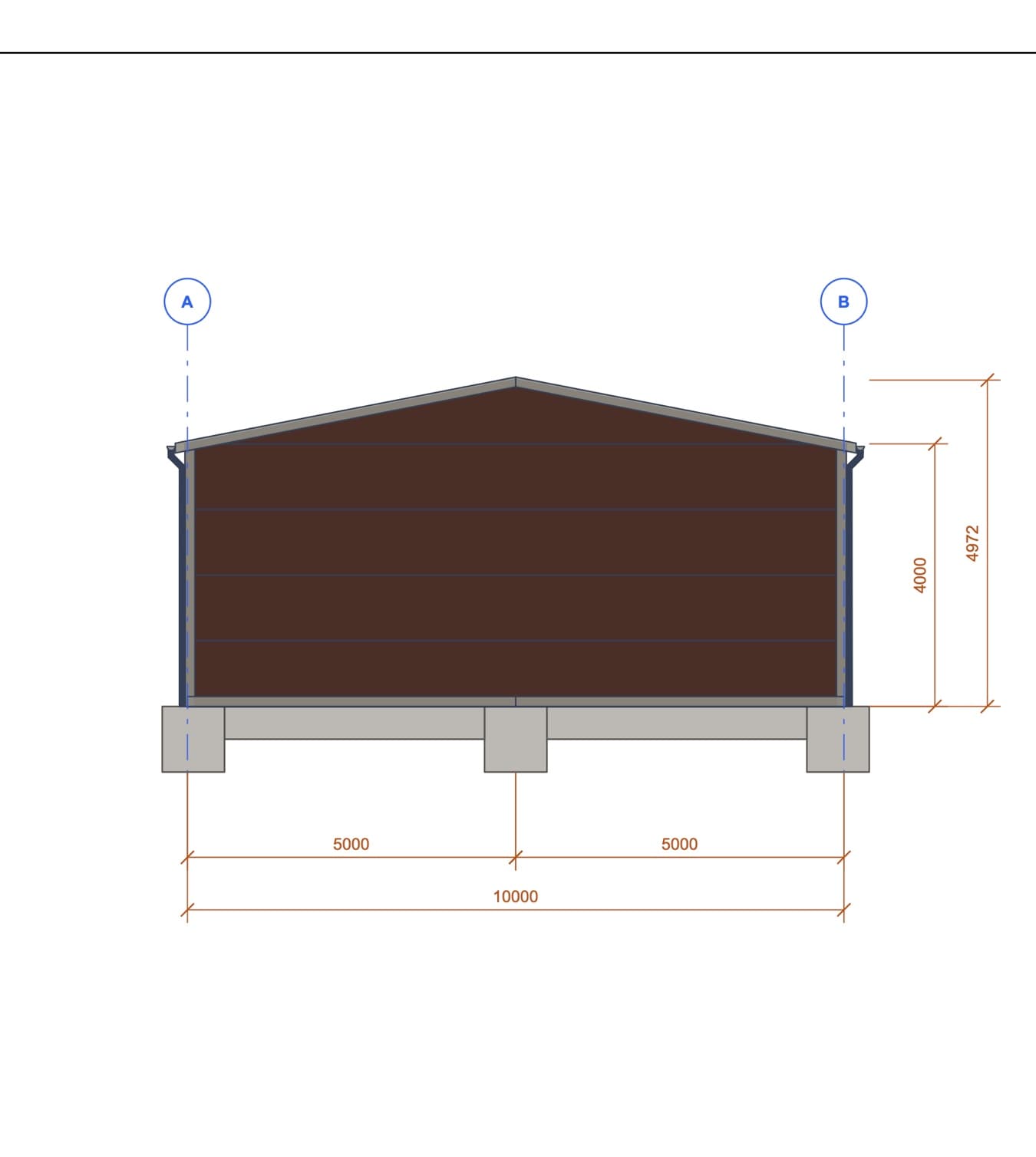

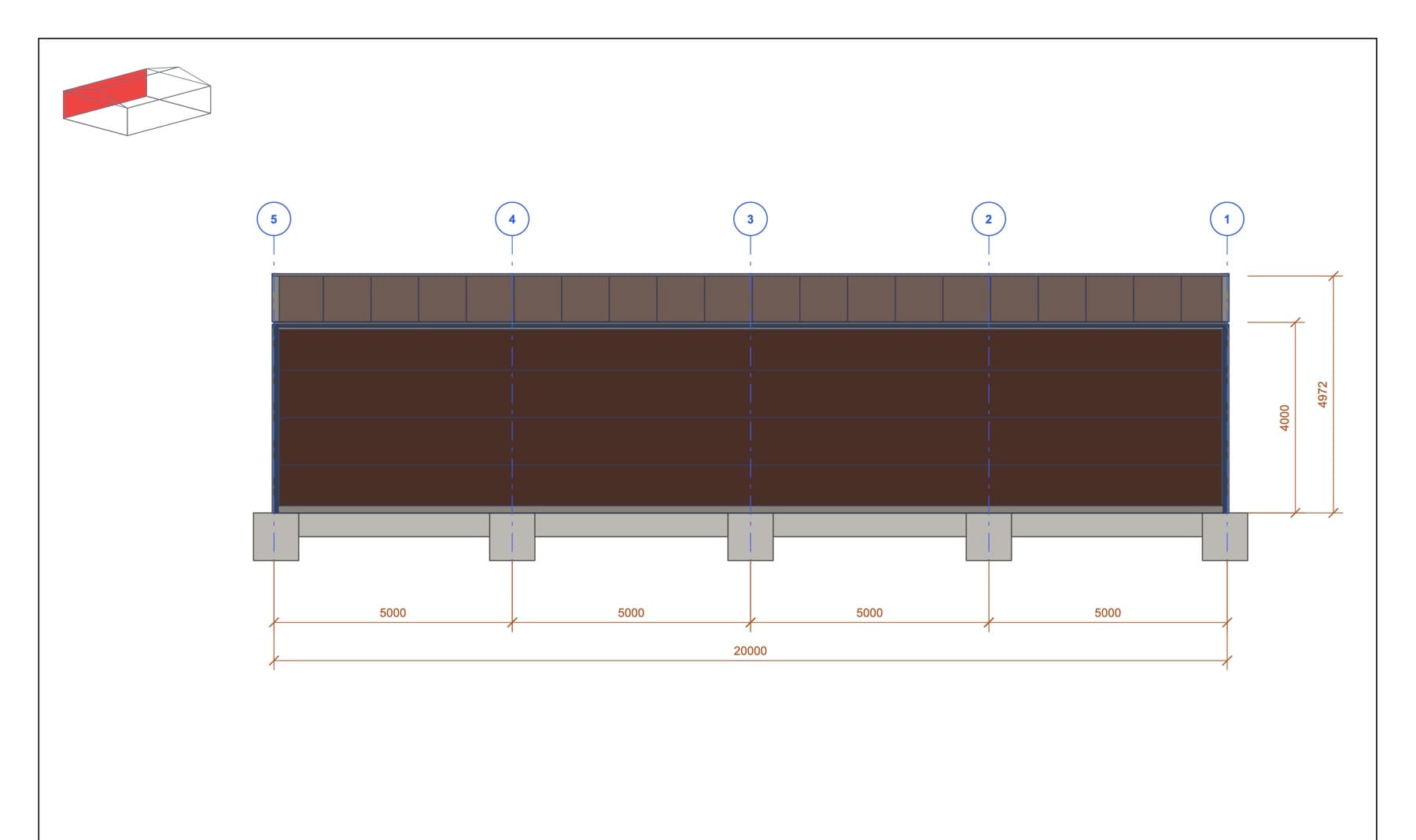

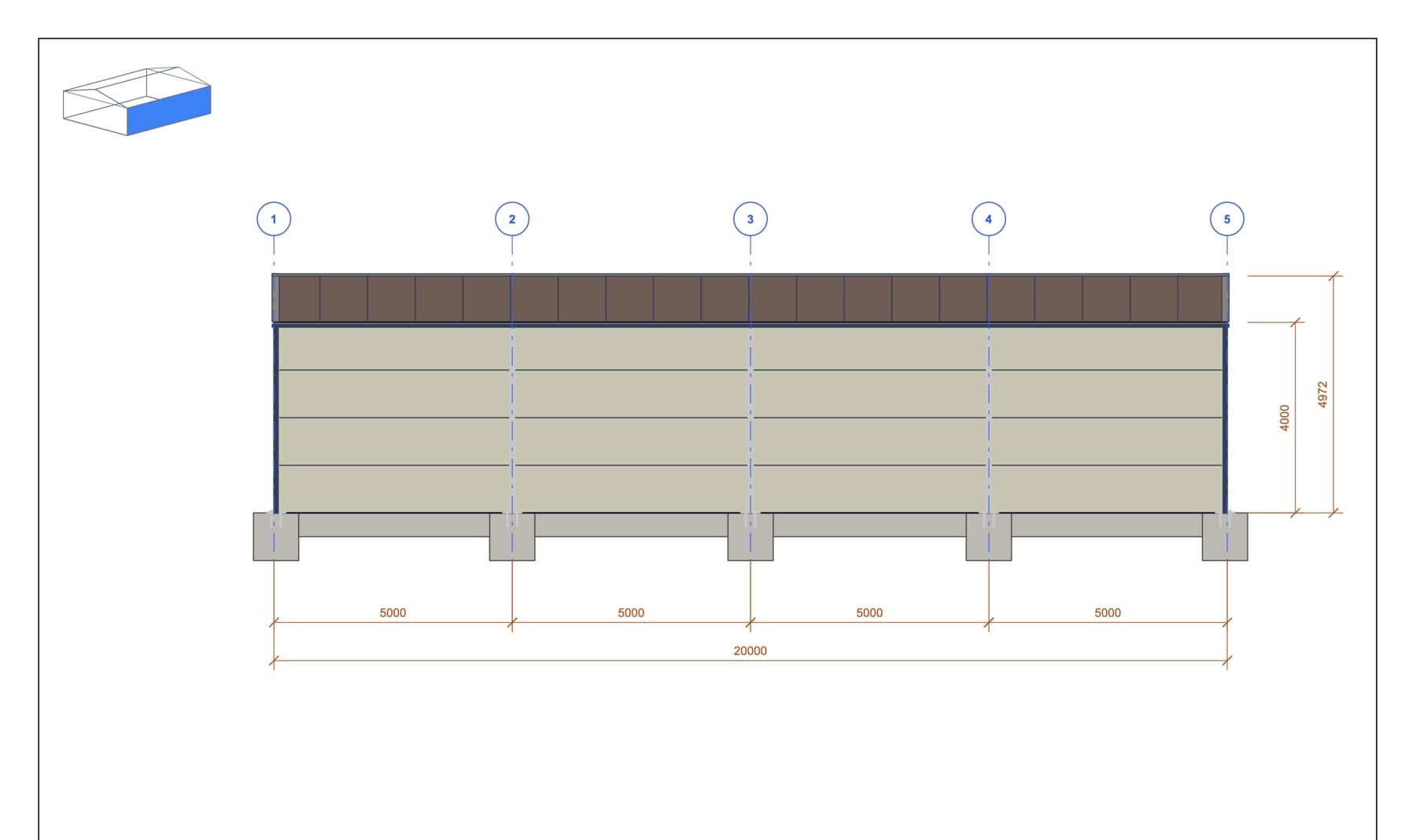

Model a vnější pohledy

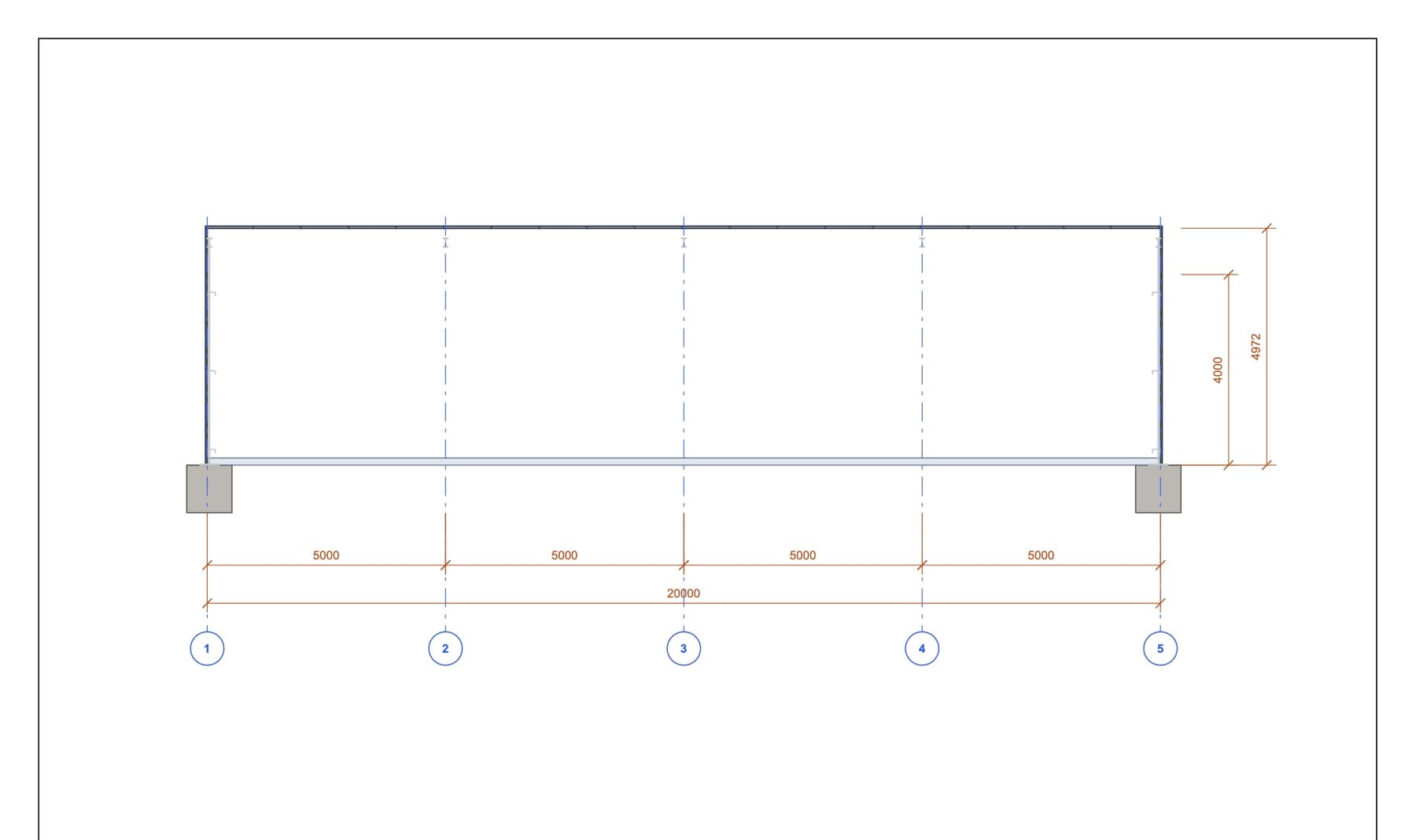

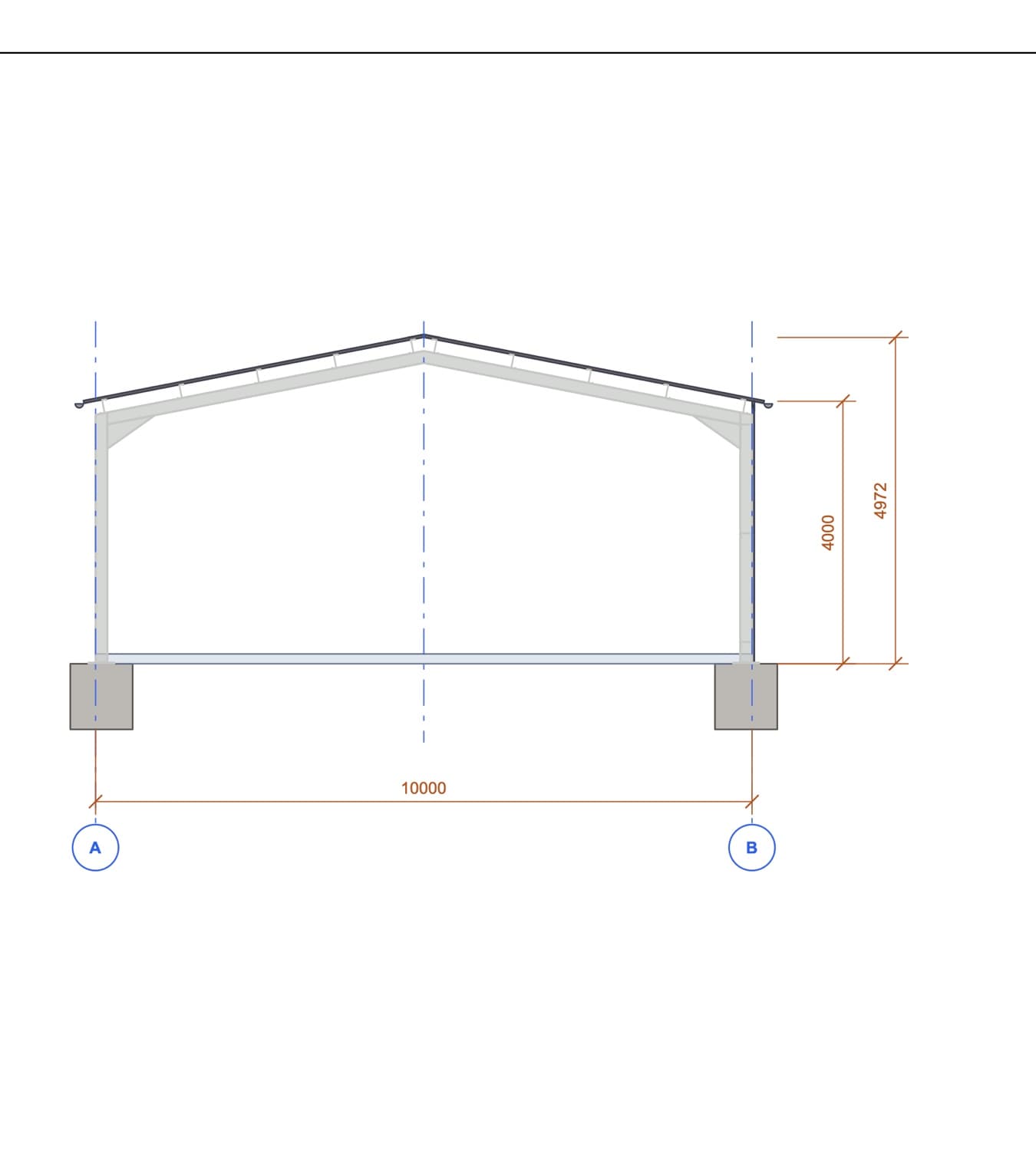

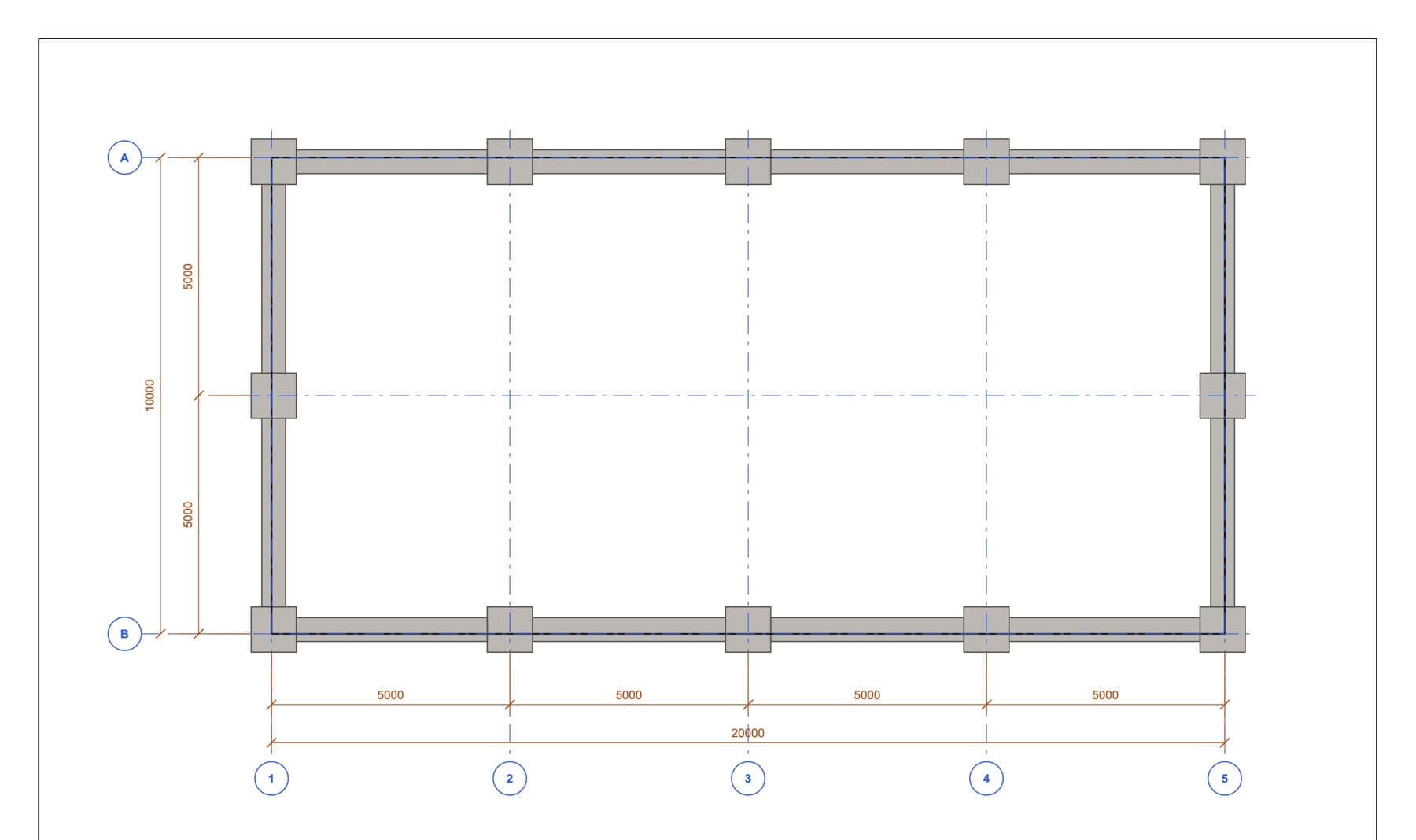

Uspořádání, řezy a základy

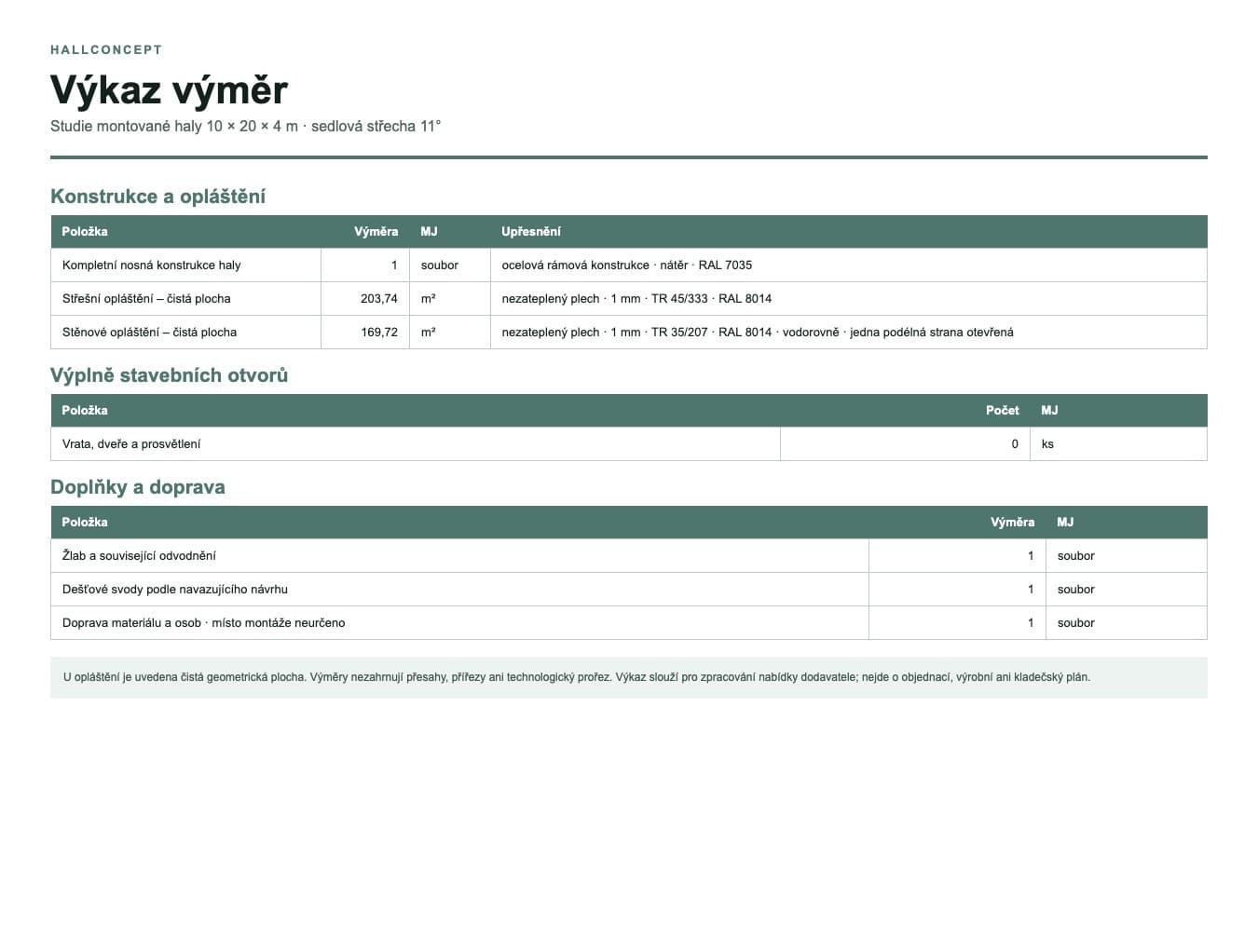

Technický popis a výkazy

Zmenšené náhledy ukazují skladbu jednotlivých souborů. Popisky uvádějí, co konkrétní dokument obsahuje.

Vlastní návrh

Co můžete ve Studiu změnit.

Půdorys a výšku porovnejte s technikou, nájezdem a případným budoucím uzavřením otevřených stran.

Rozměry haly

Upravte šířku, délku a výšku podle pozemku a zamýšleného provozu.

Tvar a sklon střechy

Porovnejte vhodný tvar střechy a její základní geometrii.

Vrata, dveře a prosvětlení

Rozmístěte otvory podle pohybu lidí, vozidel, materiálu a denního světla.

Opláštění a vzhled

Vyzkoušejte materiálové a barevné řešení obvodového i střešního pláště.

Krátké odpovědi

Co si u zemědělské haly ujasnit.

Odpovědi k otevřené straně, technice a dalším úpravám.

Lze otevřenou stranu později uzavřít?

Model lze ve Studiu upravit, ale skutečné budoucí uzavření musí být zohledněné v konstrukci, větrání a provozu už při projektu.

Jak určit potřebnou výšku haly?

Vycházejte z nejvyšší techniky, pracovních poloh a bezpečné rezervy. Konečný rozměr ověřte s projektantem.

Je model vhodný i pro skladování plodin?

Základní prostor lze upravit, ale skladování plodin může vyžadovat jiné větrání, vlhkostní režimy a požární řešení.
