Jezdectví · výchozí model

Jízdárna 24 × 24 m s volným vnitřním prostorem.

Model pomůže ověřit základní rozpon, výšku, vrata a opláštění kryté jízdárny. Bezpečnost koní, povrch a větrání musí navázat na konkrétní způsob využití.

Produktová vizualizace kryté jízdárny 24 × 24 m

Technický 3D model zateplené jízdárny se čtyřmi vjezdy

Výchozí model

Důležité údaje na jednom místě.

Model ukazuje konkrétní rozpon, výšku hřebene a čtyři stavební otvory pro vrata.

24 × 24 m · 576 m²
Výška stěn 4 m · hřeben 6,3 m
Sedlová střecha · sklon 11°
5 ocelových rámů · rozteč 6 m
4 stavební otvory pro vrata

Údaje popisují tento výchozí model. Jde o studii, nikoli statický, výrobní nebo prováděcí projekt.

Rozhodování o provozu

U jízdárny je nejdůležitější bezpečný volný prostor.

Rozměry posuzujte podle způsobu ježdění, počtu koní a potřebného odstupu od stěn. Vjezdy a zázemí nesmí narušovat jízdní plochu.

01
Jaké disciplíny a kolik koní má jízdárna současně obsloužit?
02
Jaký čistý rozměr musí zůstat po odečtení bezpečných okrajů?
03
Kde budou bezpečné vjezdy pro koně, techniku a údržbu povrchu?
04
Jak se vyřeší denní světlo, větrání a návazné zázemí?

Upravit ve Studiu

Prověřte rozpon, výšku a umístění vjezdů.

Studio otevře jízdárnu 24 × 24 m. Rozměry a otvory můžete porovnat se zamýšleným provozem.

Otevřít tento model ve Studiu

Technické řešení

Co výchozí model skutečně obsahuje.

Popis vychází z vydané šablony a ověřených podkladů modelu. Přesné technické posouzení patří navazujícím odborníkům.

Technické řešení modelu

Nosnou konstrukci tvoří pět příčných ocelových rámů po šesti metrech. Půdorysná plocha 576 m² vytváří volný krytý prostor jízdárny a čtyři vjezdy uprostřed jednotlivých stěn umožňují přístup ze všech stran.

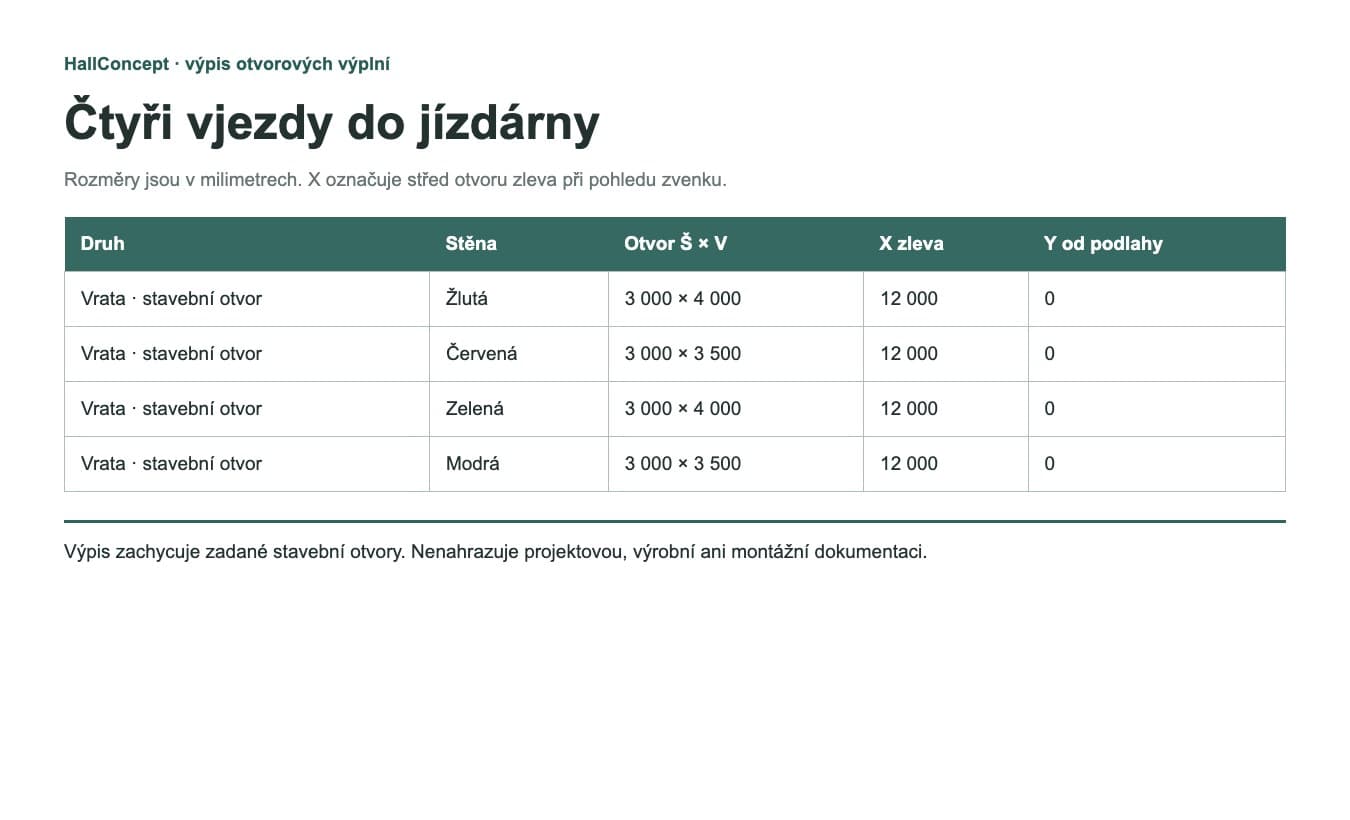

Sedlovou střechu se sklonem 11° tvoří zateplené sendvičové panely tloušťky 120 mm v RAL 9006, stěnový plášť vodorovně kladené panely tloušťky 100 mm v RAL 6011. Dva stavební otvory mají rozměr 3 × 4 m a dva 3 × 3,5 m. Třetí obraz je AI produktová vizualizace, nikoli fotografie realizace. Jde o studii; konečné profily, základy, kotvení a požární řešení určí navazující odborný návrh.

Jízdní povrch a vybavení nejsou součástí modelu.

Skladba povrchu, mantinely, osvětlení, větrání a zázemí pro koně vyžadují samostatný odborný návrh.

Výstupy studie

Od prostorového modelu po podklady k nabídce.

Náhledy pomáhají pochopit geometrii a rozsah studie ještě před otevřením modelu ve Studiu.

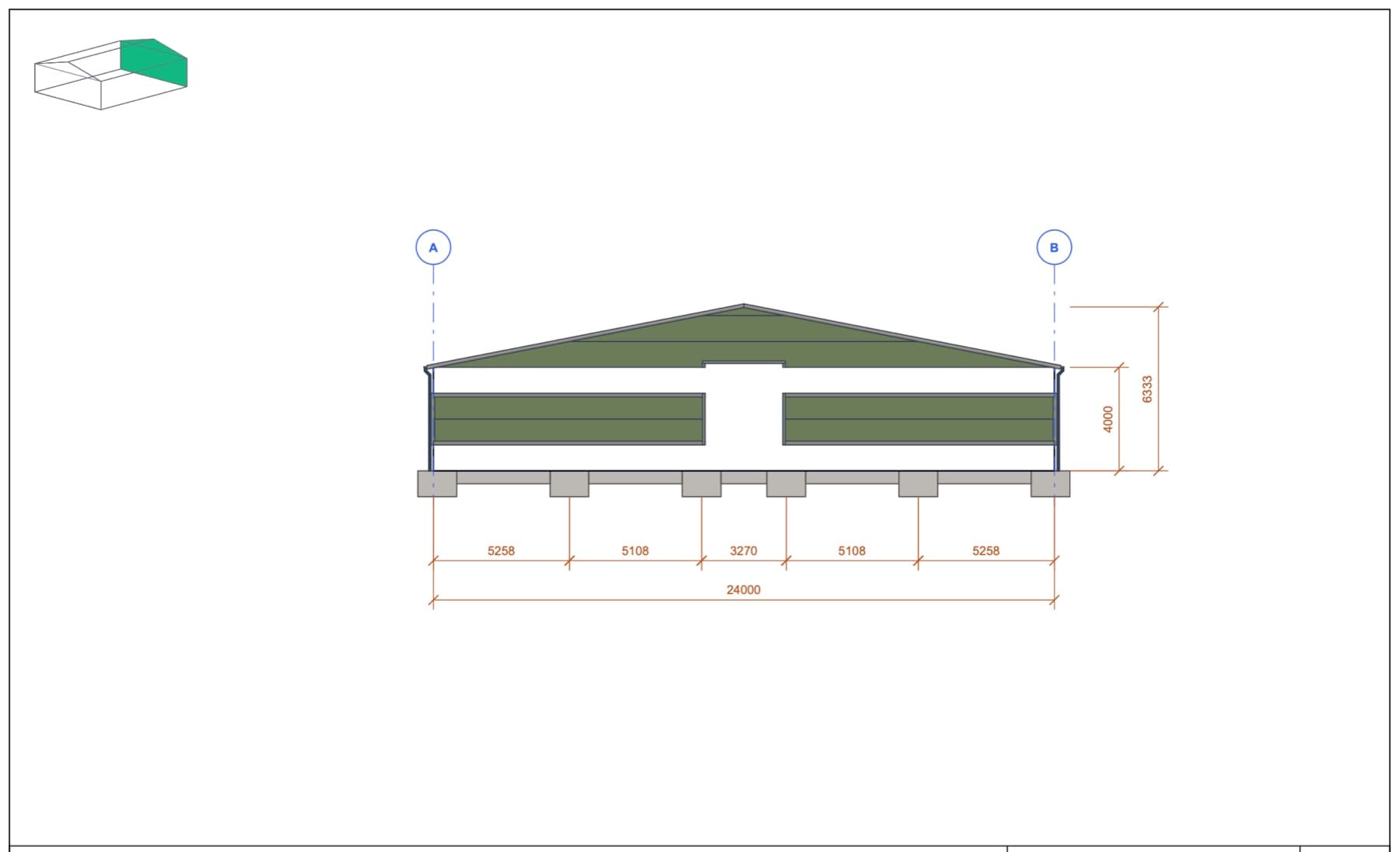

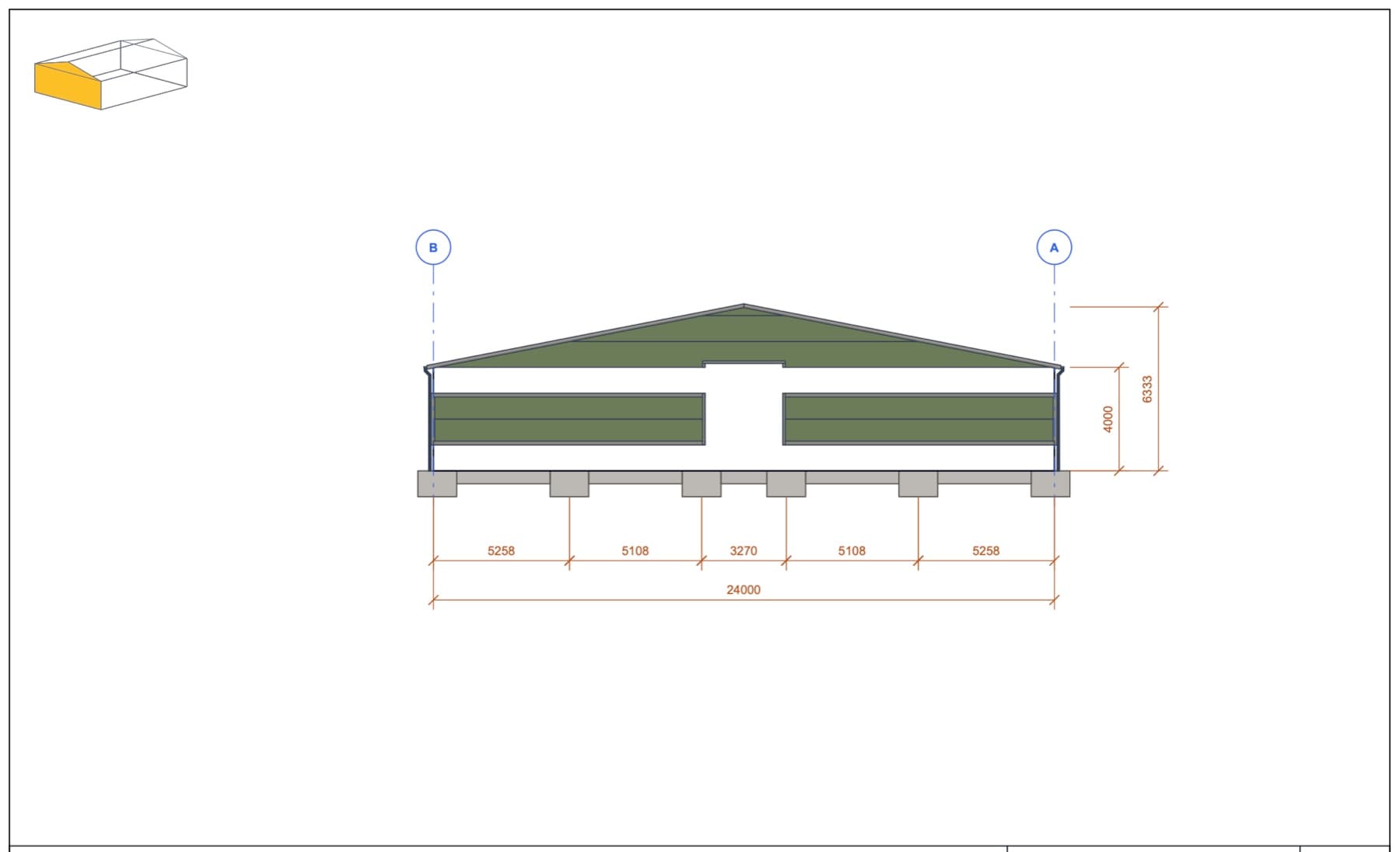

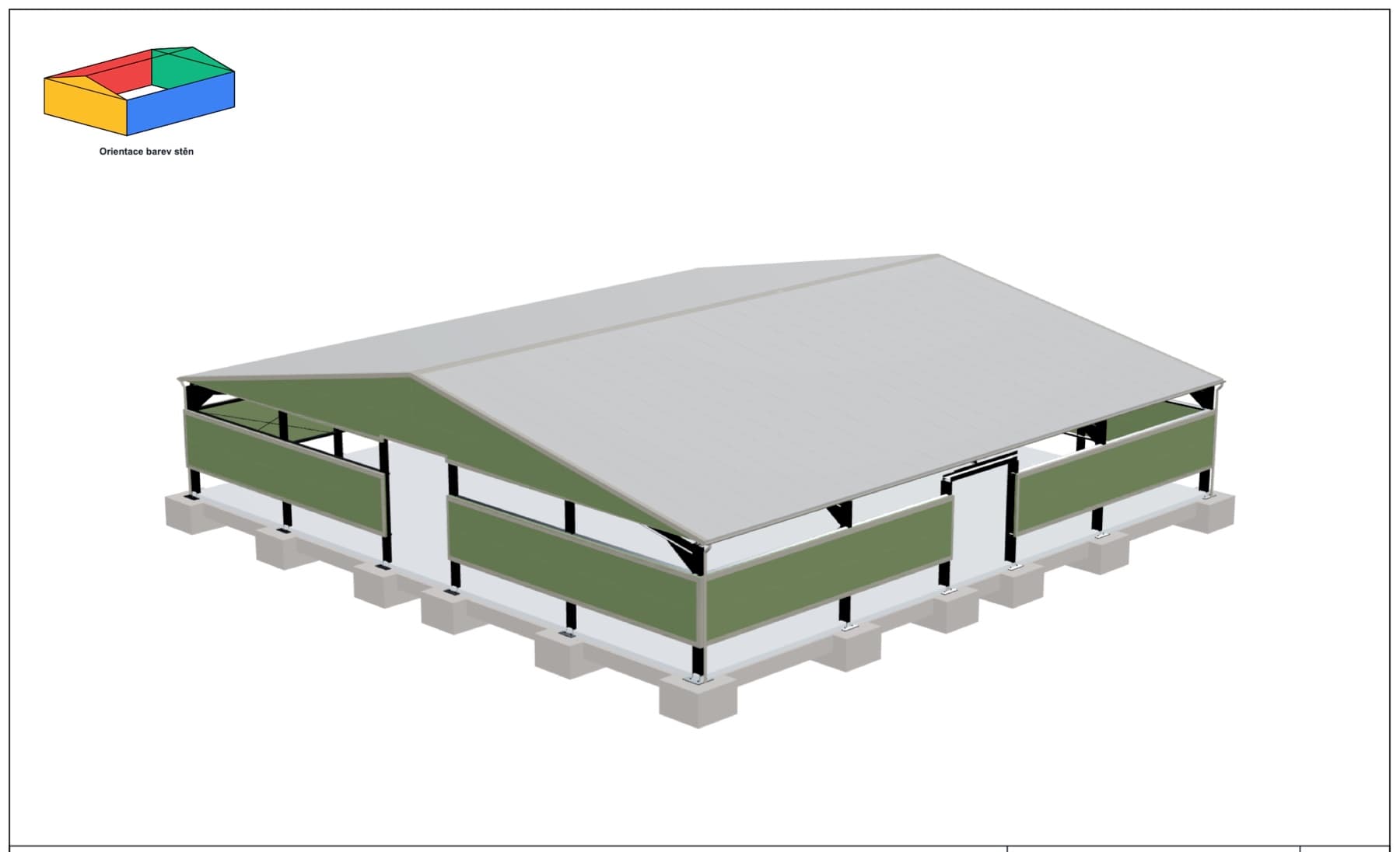

Model a vnější pohledy

Pohled na červenou stěnu · vrata 3 × 3,5 m

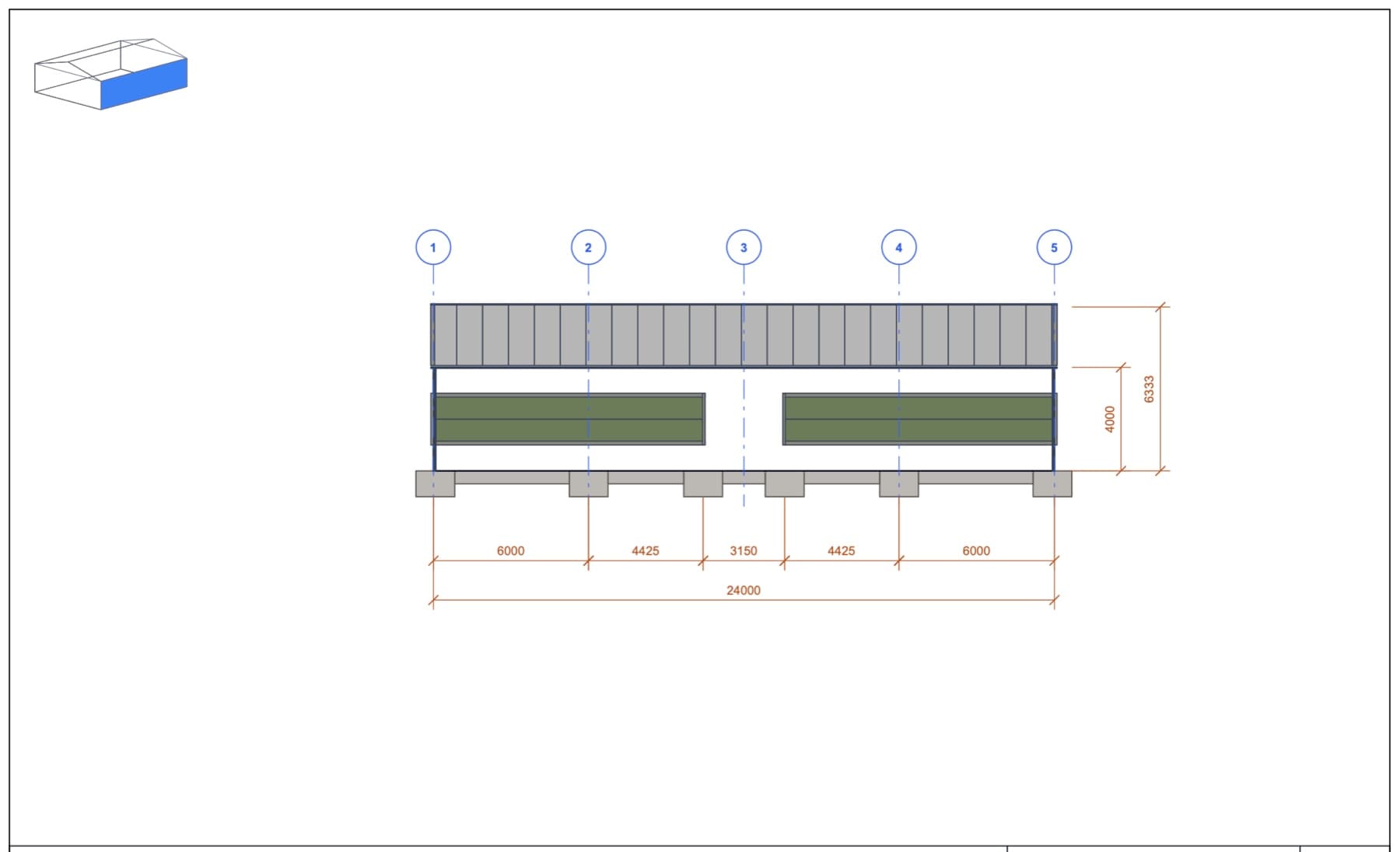

Pohled na modrou stěnu · vrata 3 × 3,5 m

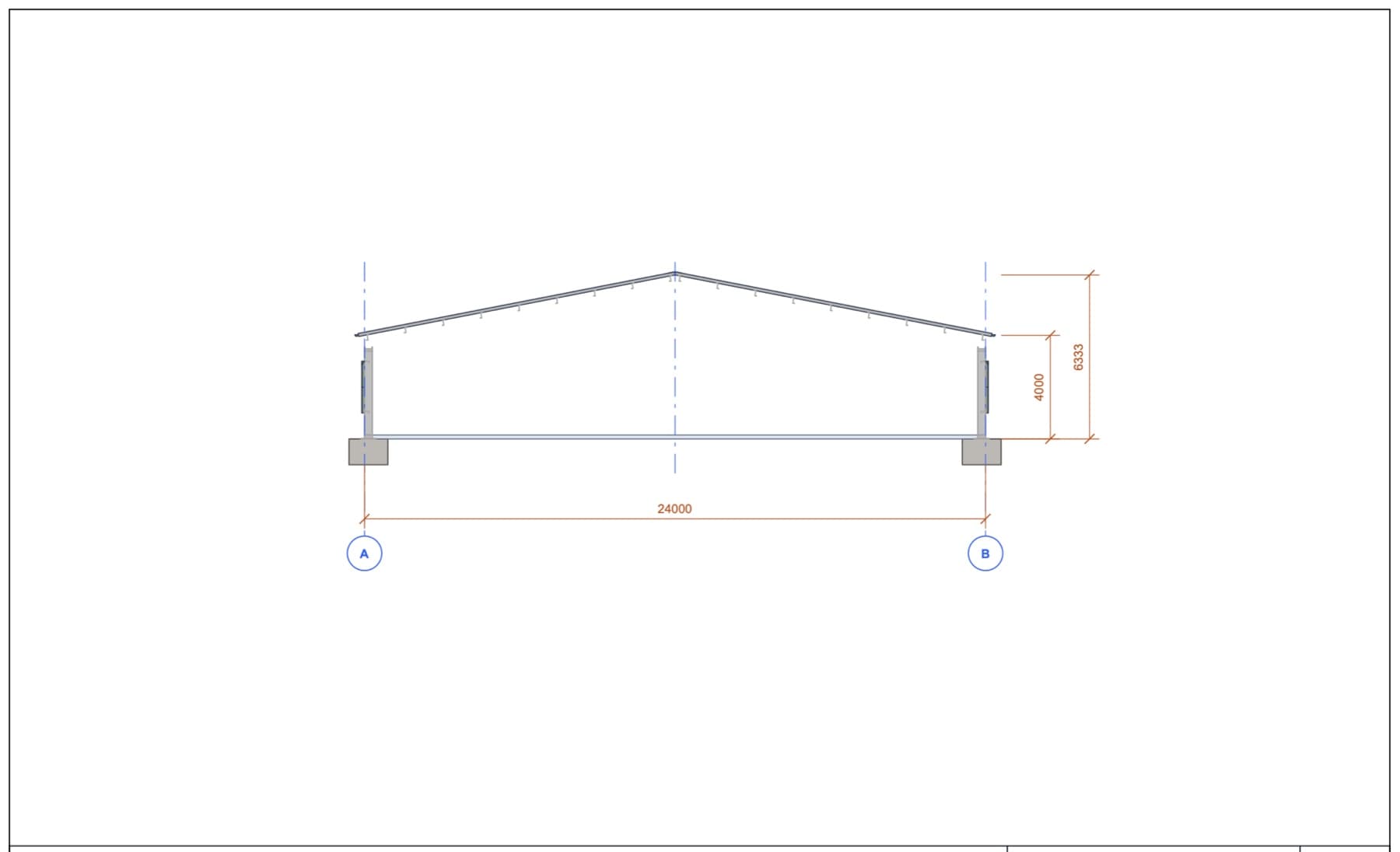

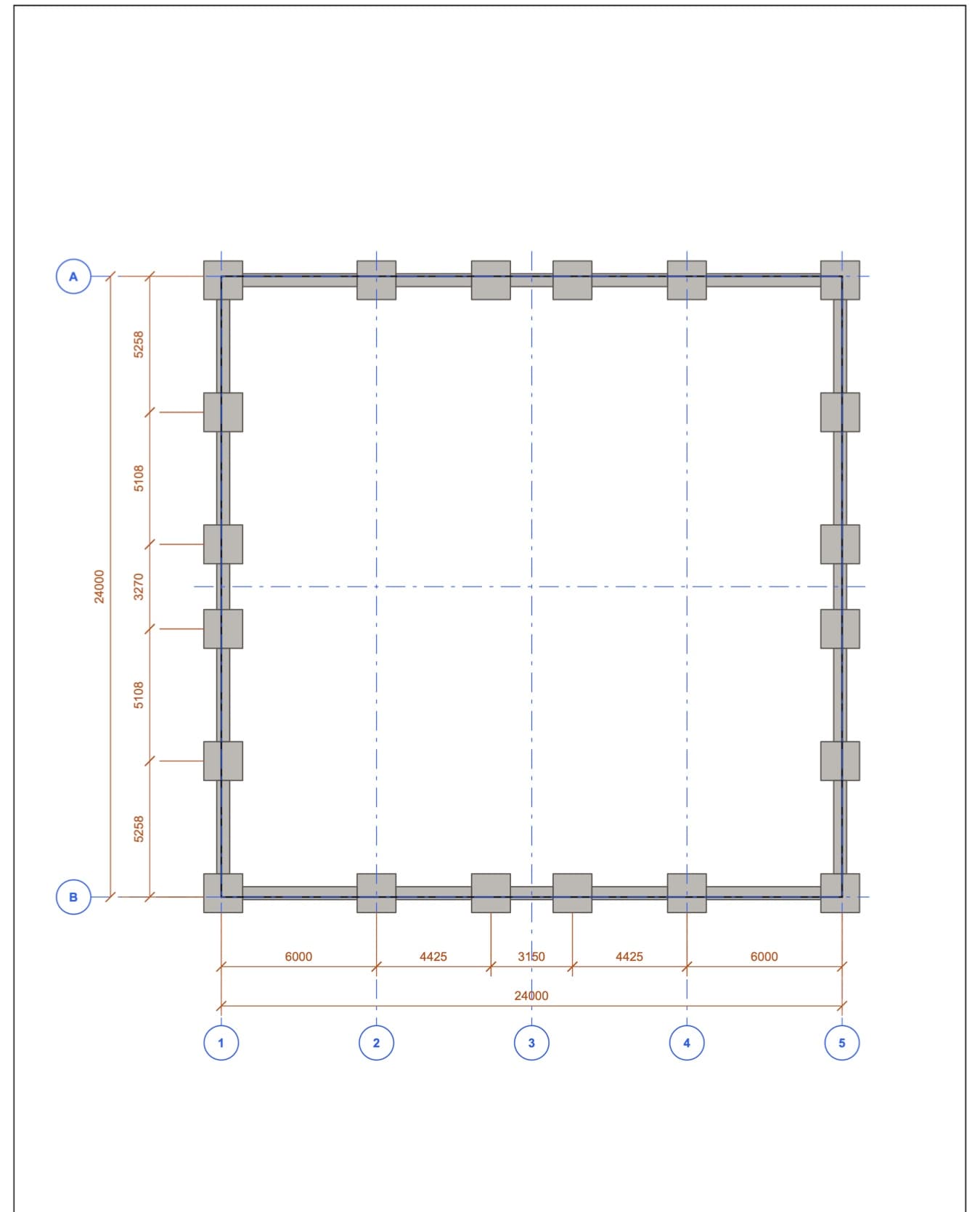

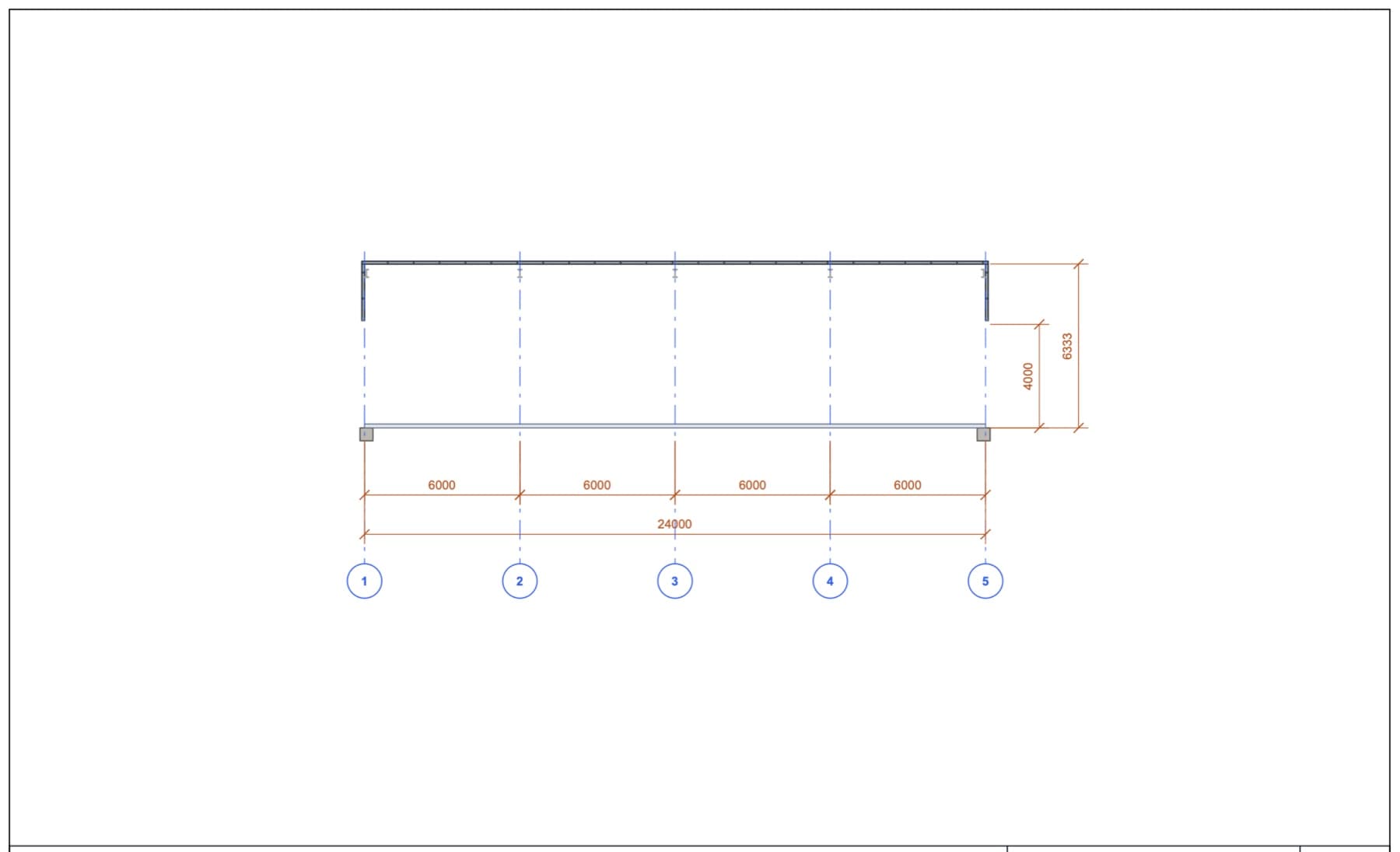

Uspořádání, řezy a základy

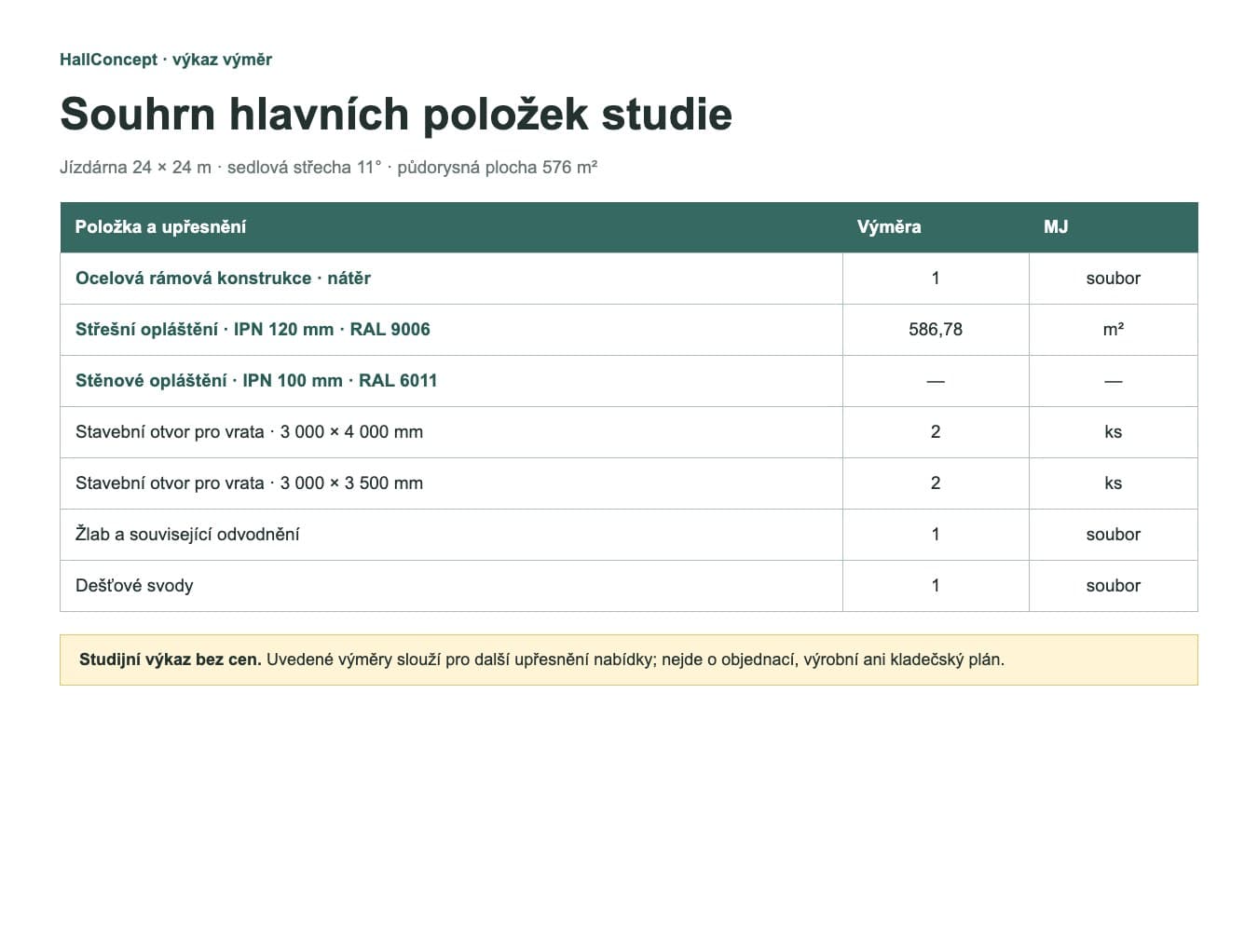

Technický popis a výkazy

Zmenšené náhledy ukazují skladbu jednotlivých souborů. Popisky uvádějí, co konkrétní dokument obsahuje.

Vlastní návrh

Co můžete ve Studiu změnit.

Změny obálky vždy porovnejte s čistou jízdní plochou, bezpečnostními odstupy a provozem koní.

Rozměry haly

Upravte šířku, délku a výšku podle pozemku a zamýšleného provozu.

Tvar a sklon střechy

Porovnejte vhodný tvar střechy a její základní geometrii.

Vrata, dveře a prosvětlení

Rozmístěte otvory podle pohybu lidí, vozidel, materiálu a denního světla.

Opláštění a vzhled

Vyzkoušejte materiálové a barevné řešení obvodového i střešního pláště.

Krátké odpovědi

Co si u jízdárny ujasnit.

Odpovědi k rozměrům, povrchu a vjezdům.

Je rozměr 24 × 24 m vhodný pro každou disciplínu?

Ne. Jde o výchozí model. Potřebný čistý rozměr ověřte podle disciplíny, počtu koní a provozních pravidel.

Obsahuje studie jízdní povrch?

Ne. Povrch a jeho podkladní vrstvy se navrhují podle způsobu použití, údržby a místních podmínek.

Lze změnit počet vjezdů?

Ano. Otvory lze ve Studiu upravit. Konečné umístění musí být bezpečné pro koně i obsluhu a slučitelné s konstrukcí.
